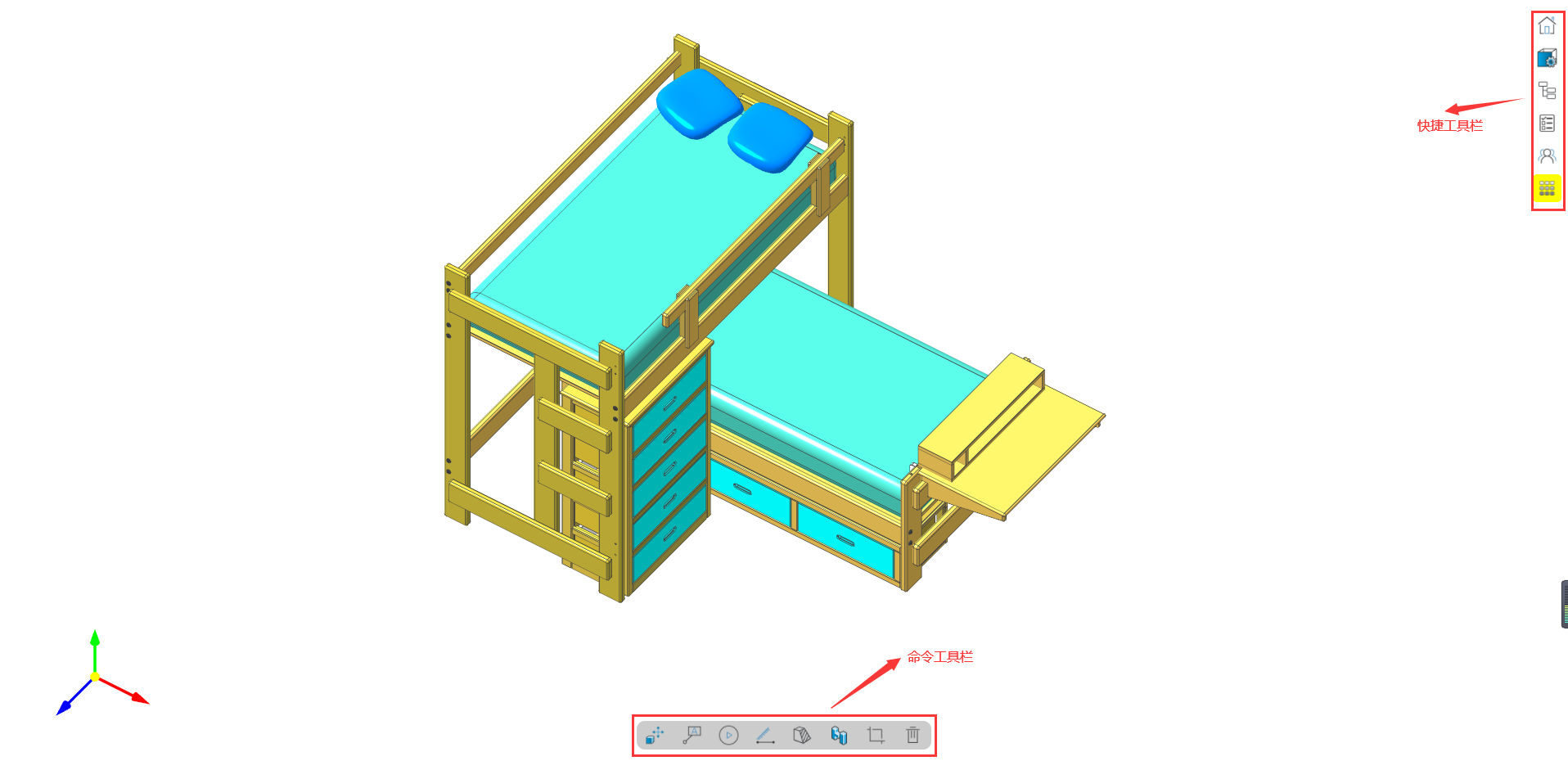

SView for HTML5 v9.0用户手册

复位：当前模型恢复到初始状态, 默认显示场景切换至默认视图选项并存在默认视图时，复位操作将切换至默认视图状态。

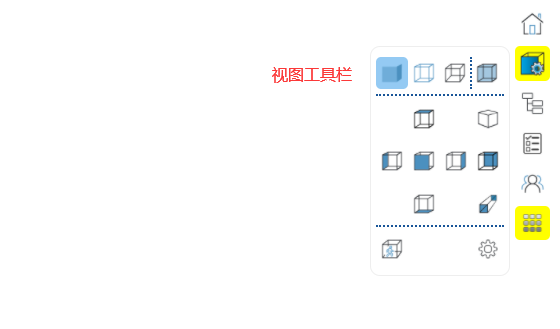

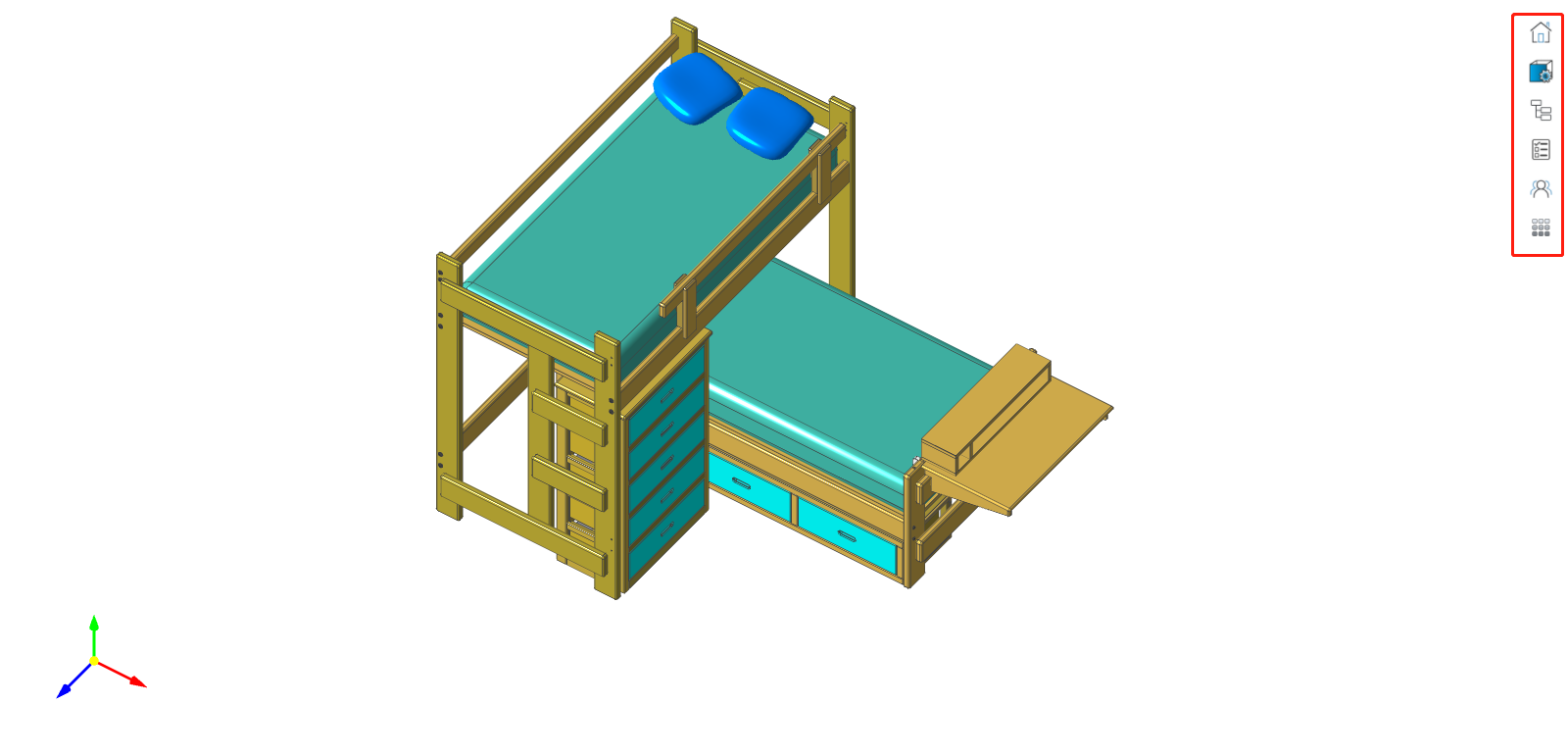

视图工具栏：点击后显示视图工具栏, 视图工具栏包含了模型的视图显示方向、实体线框模式、漫游、透视投影等操作,如图:

实体模式：将零件显示为着色实体，该模式下不显示边界线。

实体线框模式：将零件显示为着色实体并将前向曲面的边框线加重。

插图模式：显示模型的插图模式。

半透明模式：模型半透明显示,再次点击则取消半透明显示。

漫游：开启或关闭漫游模式，漫游相关设置请查看文档设置部分。

视图： 俯视图、轴侧图、左视图、正视图、右视图、后视图、仰视图、透视投影。

设置：进入文档设置面板。

装配工具栏： 点击后显示装配工具栏,装配工具栏包含了模型的装配树、装配的添加、删除、模型重命名、复制、剪切、粘贴等操作，也包含自定义视图列表显示、自定义视图包含添加自定义视图，删除自定义视图、播放视图等操作,如图:

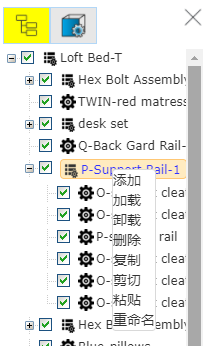

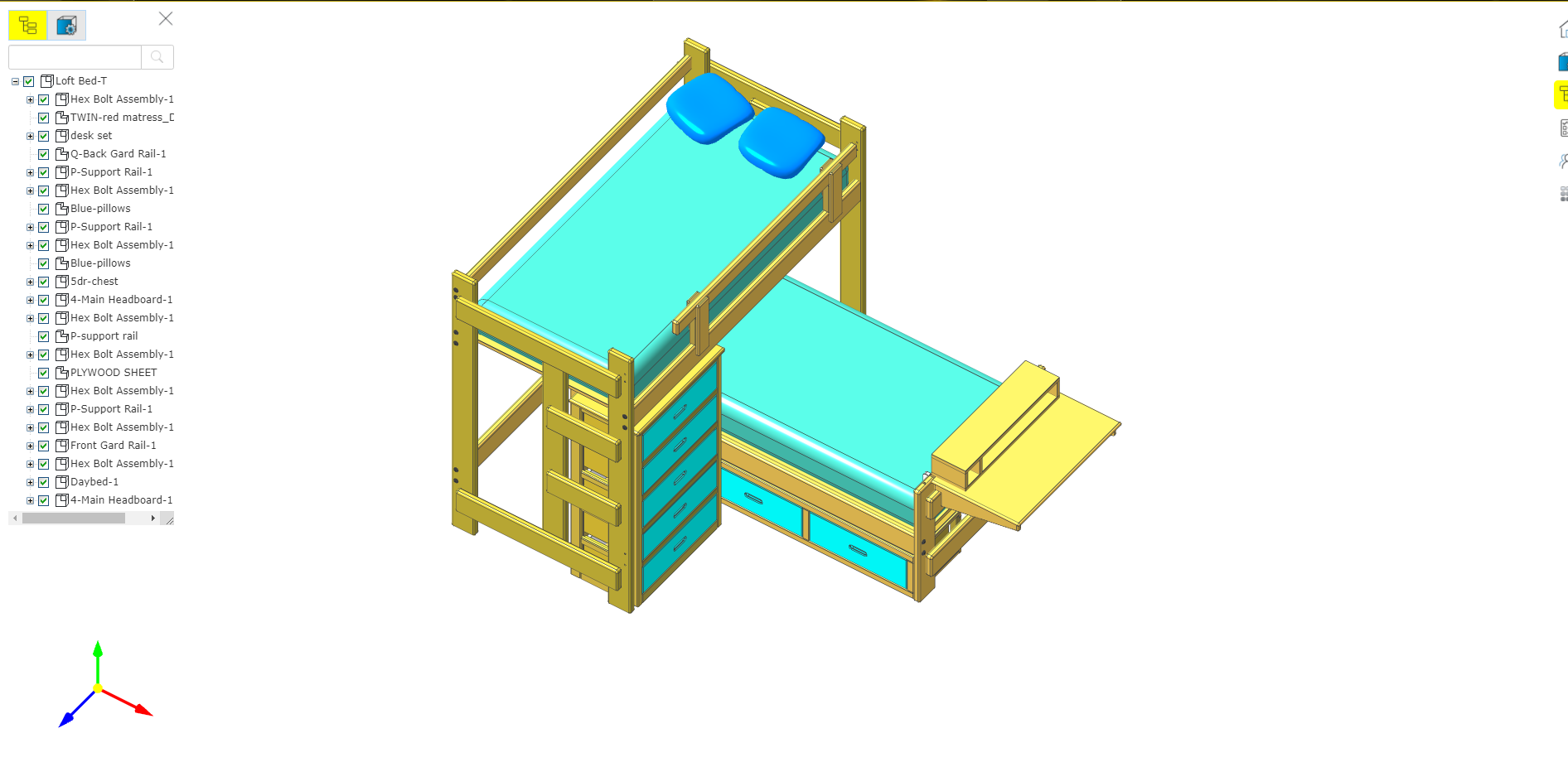

装配栏： 显示模型装配树，若装配处于勾选状态，对应的模型则显示，反之隐藏。选中节点，对应的模型处于选中状态，多选模式下，按住ctrl选中节点可以多选模型。在节点上右键可以对装配树进行操作，如图所示:

添加：选中装配结构，右键点击添加按钮进入模型选择界面，选择模型后打开添加至选择的装配下。

加载：选中未加载节点，右键点击加载按钮，加载模型并显示。

卸载：选中已加载节点，右键点击卸载按钮，将已加载模型卸载并清除渲染数据。

删除：选中节点(顶级节点除外)，右键点击删除按钮，删除装配树节点以及渲染数据。

复制：选中节点(顶级节点除外)，右键点击复制按钮，将该节点复制后等待粘贴。

剪切：选中节点(顶级节点除外)，右键点击剪切按钮，将该节点剪切后等待粘贴。

粘贴：选中装配节点，右键点击粘贴按钮，将复制或剪切的节点粘贴到该节点下，该节点必须为装配节点。

重命名：选中节点，右键点击重命名按钮，装配名称变为可编辑状态，输入新名称后点击输入框外部即可重命名成功。

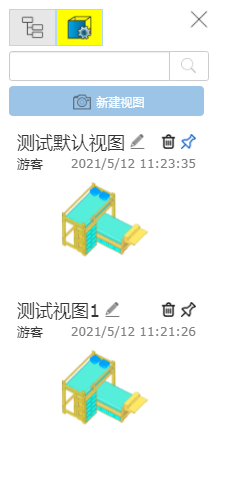

视图栏：显示所有视图，可以添加自定义视图，可以选中删除，点击视图可以播放,设置默认视图。如图所示:

新建视图： 创建新的自定义视图。
视图中会保存模型的位置、颜色、显隐等信息，相机的位置角度等信息，关联的批注、pmi、测量等信息。
开启在线视图时会将创建的视图保存至服务器中，若出现保存失败问题，请查看配置是否正确(包括服务器地址、模型的fileId等)。

视图重命名： 点击后弹出视图重命名窗口，输入新视图名后点击确定即可修改成功。模型自带视图无法重命名。

删除视图： 点击该按钮会将自定义视图删除。模型自带视图无法删除。

默认视图： 设置为默认视图，并将默认显示模式切换为默认视图，将在重新打开模型时切换到默认视图状态。
默认视图状态再次点击则会取消默认视图。默认视图功能需开启在线视图功能并进行正确配置，模型自带视图并且无缩略图的不可设置为默认视图。

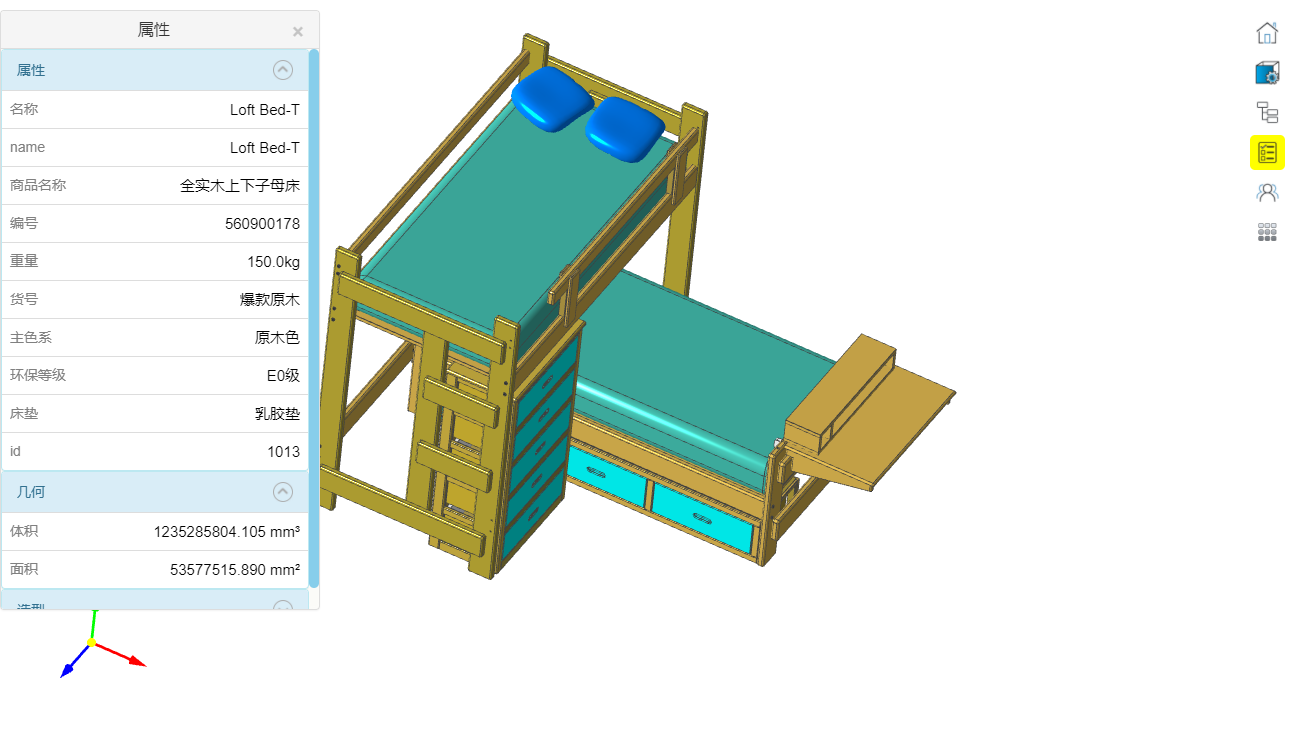

模型属性：查看模型属性，选择单个模型查看该模型属性，点击空白处查看总装配模型属性,如图所示:

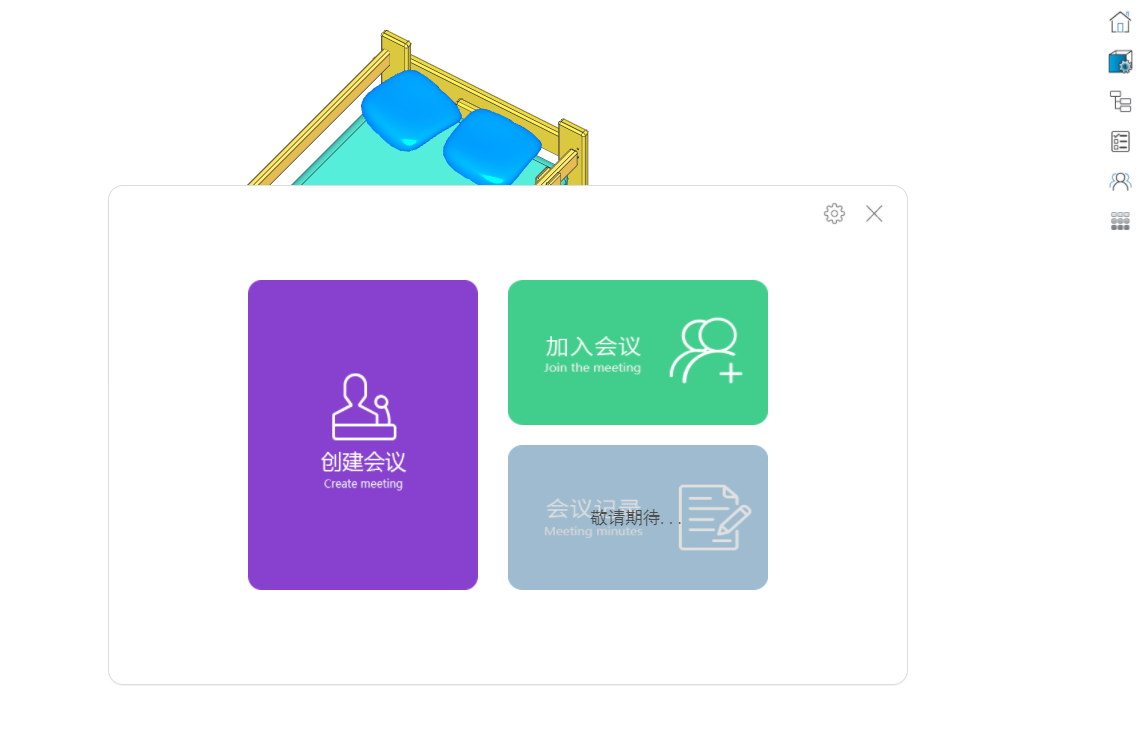

协同会议： 加入已有的会议或者作为会议主持人发起会议,协同会议可以让不同时间不同地点的用户在同一个会议界面对模型进行相关操作,一起分享和讨论模型需求和设计,协同会议还可以发送语音、视频、文字、附件,如图所示:

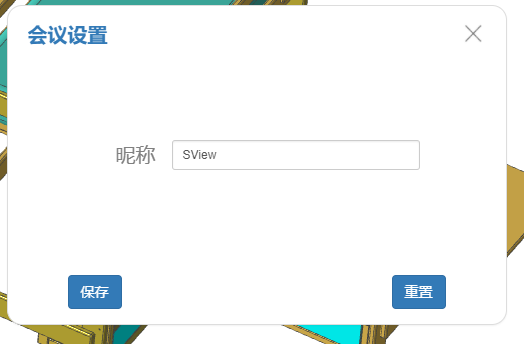

会议设置:可以设置自己在会议中的昵称,如图所示：

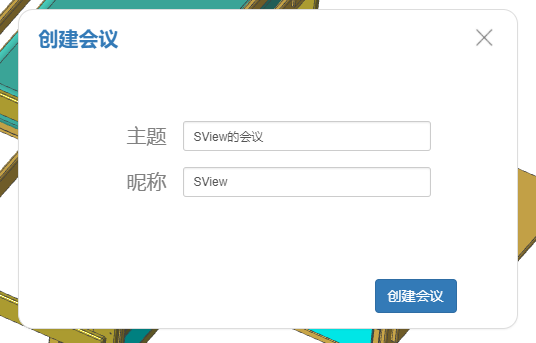

创建会议：点击创建会议图标后,弹出创建会议界面,主持人输入会议主题和昵称后点击创建会议即可发起会议,如图所示:

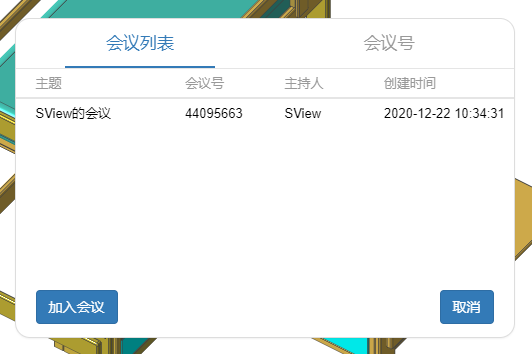

加入会议：点击加入会议图标后,弹出加入会议页面,参会人员可以通过以下两种方式加入会议：
1、在会议列表选择要加入的会议,加入会议；
2、在会议号页面,需输入会议号和昵称信息,加入会议,如图所示:

会议记录：功能正在开发中

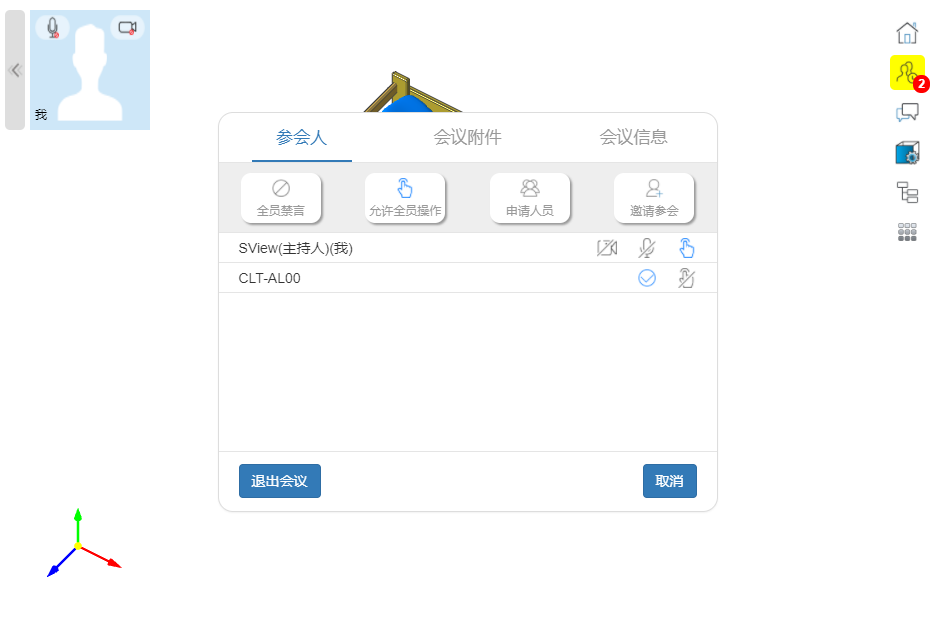

会议面板:点击按钮,打开会议中控制面板,在此可以完成权限的控制,收发附件,查看会议信息等功能,如图所示:

参会人： 显示会议中的参会人员，主持人可以对参会人员操作权限及音视频权限进行控制。

会议附件： 显示和发送附件(仅支持图片)。

会议信息： 展示当前会议信息。

全员禁言： 对全部参会人员禁言或取消禁言。

允许全员操作： 对全部参会人员操作权限修改。

申请人员： 查看权限申请人员。

邀请参会： 将会议信息复制到剪贴板,可通过第三方软件发送给其他人员邀请参会。

退出会议： 退出协同会议,若是主持人退会,则自动解散会议。

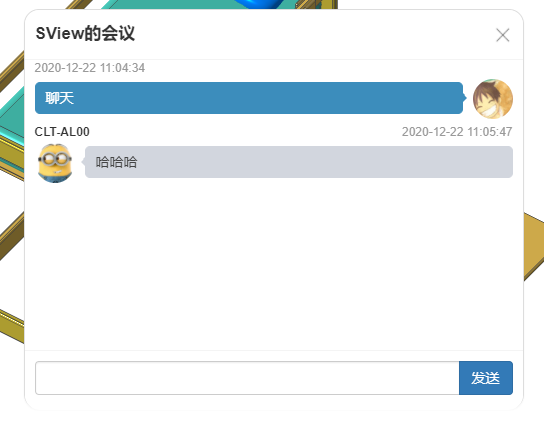

文本聊天:点击文本聊天按钮,弹出聊天界面,如下图:

使用音视频时,需要注意以下四种环境,前三种满足一种即可：

localhost域
开启了HTTPS的域
使用file:///协议打开的本地文件
推荐使用谷歌浏览器
注：部分浏览器不支持音视频功能

音视频：点击音视频窗口对应按钮,可打开/关闭音视频聊天,如下图:

音频聊天：打开/关闭音频聊天。

视频聊天：打开/关闭视频聊天。

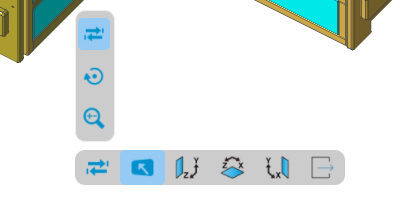

移动：点击后,将进入移动模式，并显示移动工具栏。如图所示。

进入移动模式后可选择移动类别，包括移动，旋转，缩放。也可选择移动的方向，包括沿平面、沿X轴、沿Y轴、沿Z轴。

移动： 选中某个零部件或装配，按住鼠标左键拖动，可移动模型位置。移动时默认沿平面。

旋转： 选中某个零部件或装配，按住鼠标左键拖动，可使模型进行旋转。旋转时默认绕中心。

缩放： 选中某个零部件或装配，按住鼠标左键上下拖动，可使模型进行缩放，向上拖动为放大，向下拖动为缩小,也可滑动鼠标滚轮进行缩放。缩放时默认沿整体

沿X轴： 平移、旋转、缩放时沿X轴进行，Y轴及Z轴不发生变化。

沿Y轴： 平移、旋转、缩放时沿Y轴进行，X轴及Z轴不发生变化。

沿Z轴： 平移、旋转、缩放时沿Z轴进行，X轴及Y轴不发生变化。

批注：点击批注按钮,在底部弹出批注菜单,如图所示:

手势批注：根据手势滑动在指定场景中添加标记、注释，支持批注颜色的修改，也可撤销上一步操作，退出手势批注在批注功能中可以删除已经确定的手势批注。如图所示：

进入手势批注场景后,根据手势滑动在指定场景中添加标记、注释，支持批注颜色和画笔粗细的修改,撤销上一步操作，也可将手势批注绘制到模型上(注:绘制到模型上线的粗细无效)。如图所示:

形状

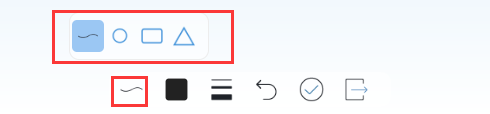

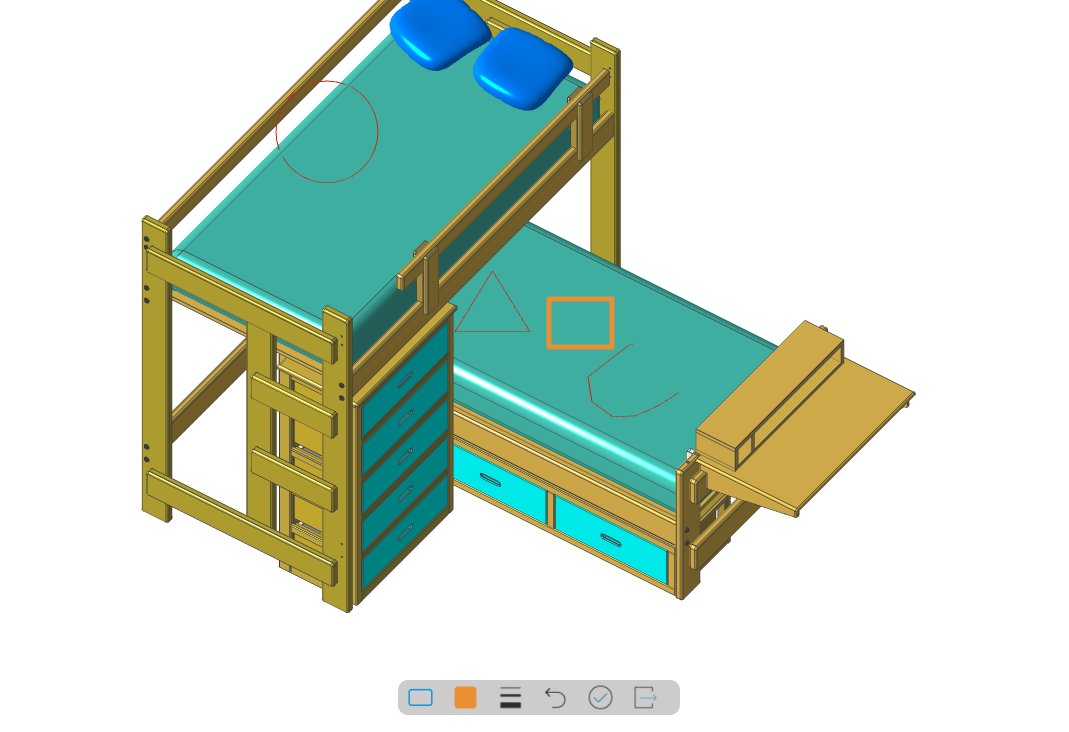

形状：设置手势批注的形状，可选线、圆、矩形、三角形，其中圆、矩形、三角形一次只能绘制一条。如图所示:

颜色

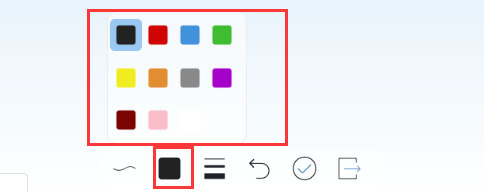

颜色：设置收拾批注线的颜色。如图所示:

粗细

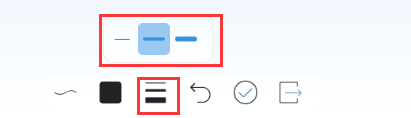

粗细：设置手势批注线的粗细。

撤销

撤销：撤销未绘制到模型上的上一步手势批注。

确定

确定：将绘制的手势批注绘制到模型上。

文本批注：点击按钮后进入文本批注模式,首先选择场景中的某个位置(即在什么地方创建批注)，然后再选择场景中的批注的显示位置，弹出输入框,填写文本批注后点击确定,如图所示:

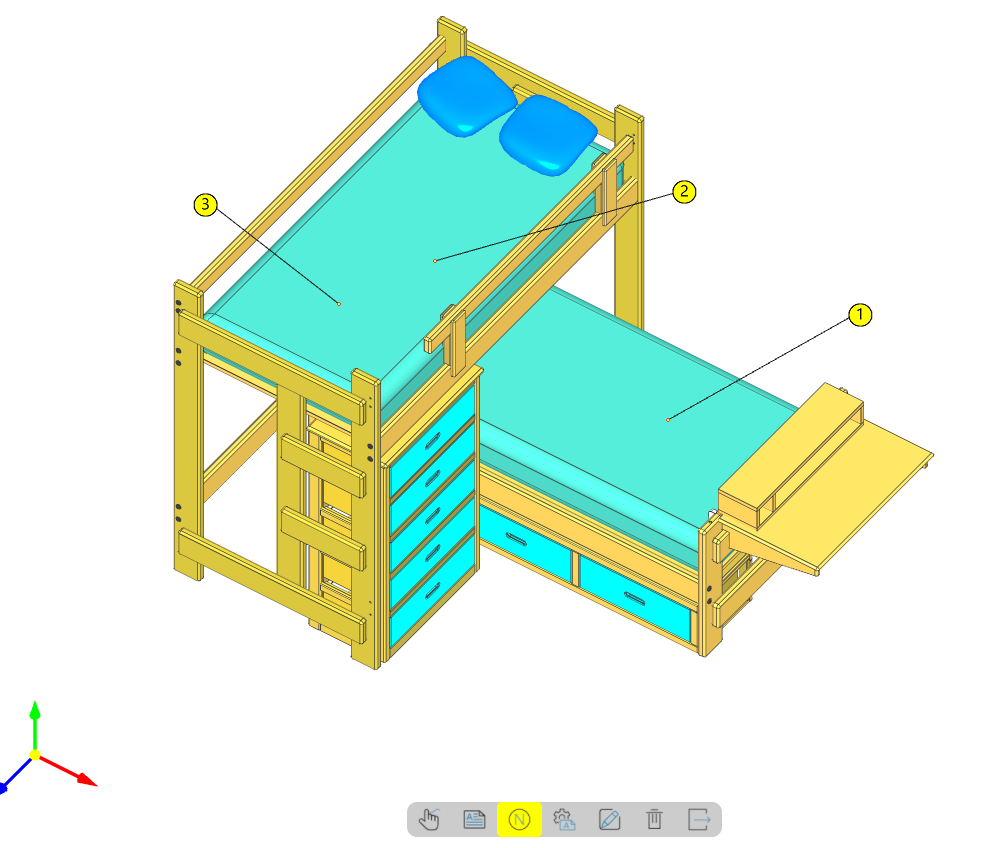

序号批注：点击按钮后进入序号批注模式,选择场景中的两个位置,添加序号批注,如图所示:

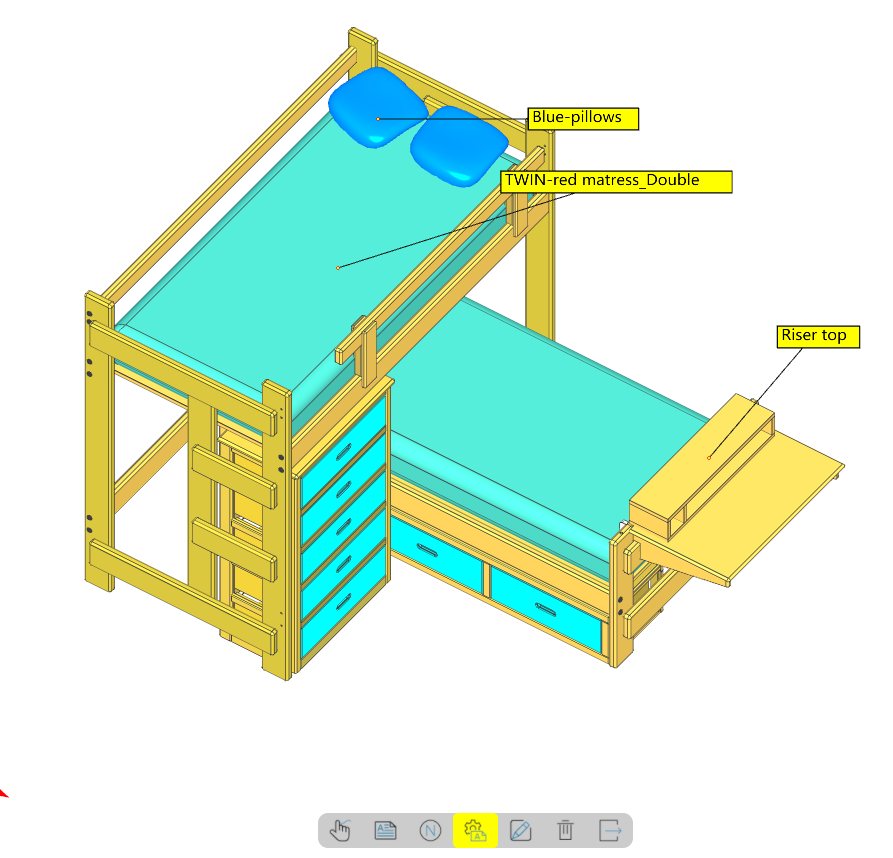

模型名称：点击按钮后进入模型名称批注模式,首先选择模型上的点，然后选择场景中批注显示的位置,添加模型名称批注,如图所示:

编辑：选中已添加的批注(只可编辑文本批注及序号批注),点击此按钮,修改批注内容。

删除：选中已添加的批注,点击删除,即可删除选中的批注(可选多个批注同时删除)。

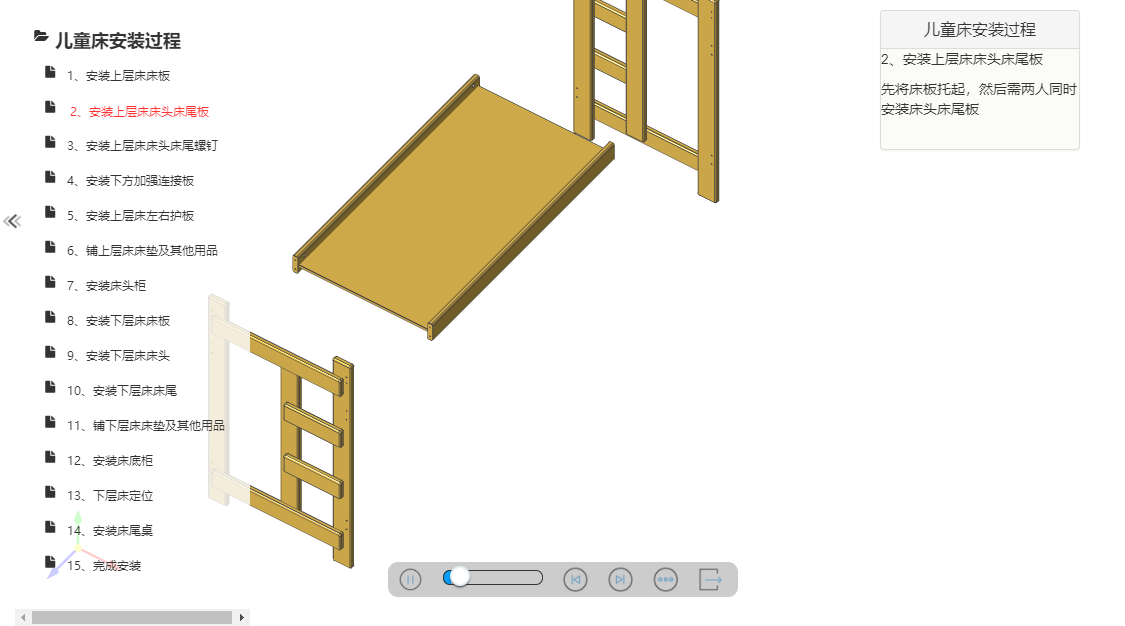

动画播放：点击后进入动画播放模式,实现装配仿真动画的播放,包括开始播放、暂停播放、上一段、下一段、循环播放设置、自动漫游设置、播放倍速自定义等操作,如图所示:

播放：播放动画及关联音频。

暂停：暂停动画播放及暂停动画关联音频的播放。

播放上一段：播放上一段动画。

播放下一段：播放下一段动画。

更多：弹出更多动画设置。

循环播放：循环播放整个动画效果。

自动漫游：播放过程中从不同角度展示动画效果。

播放倍速：可以设置不同倍速的播放速度。

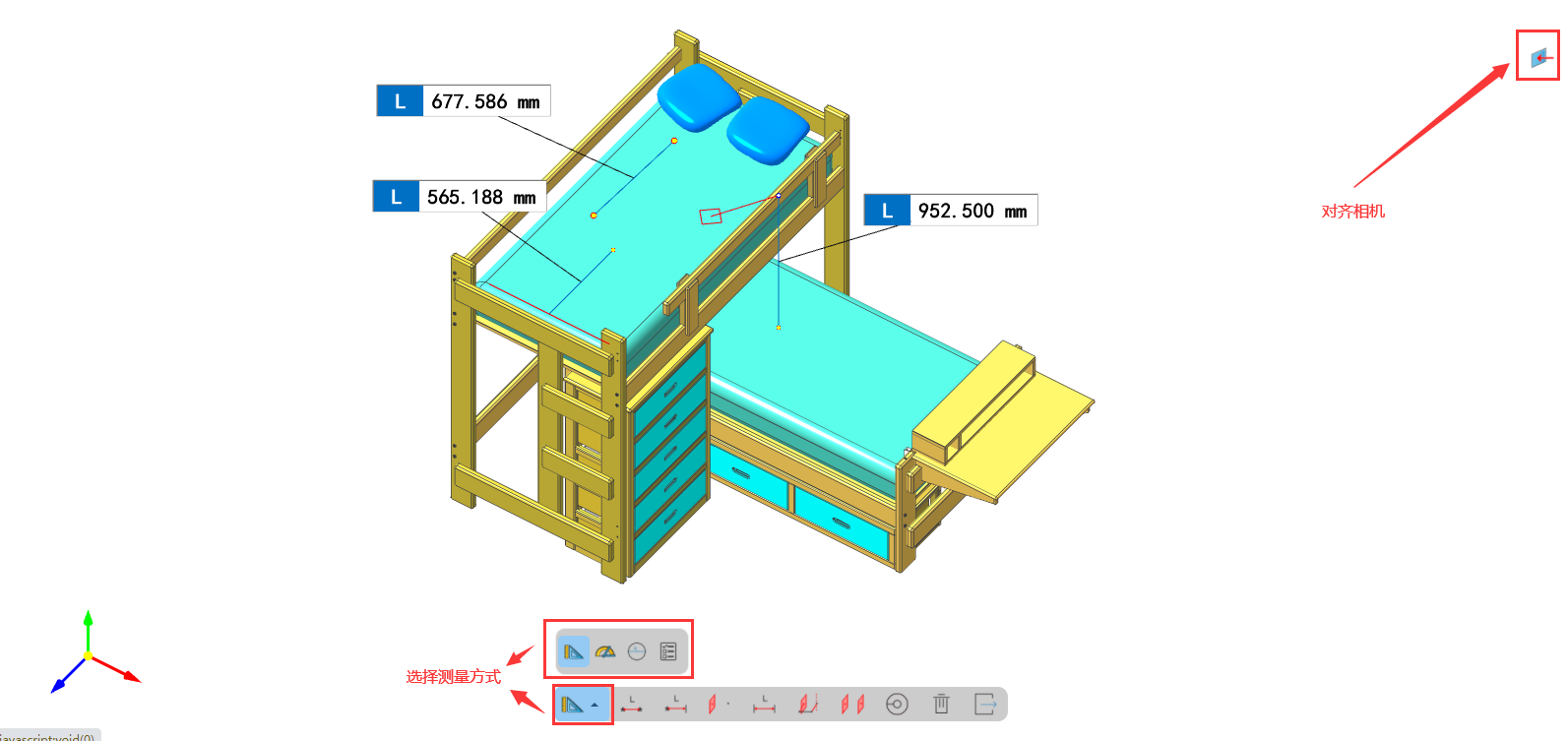

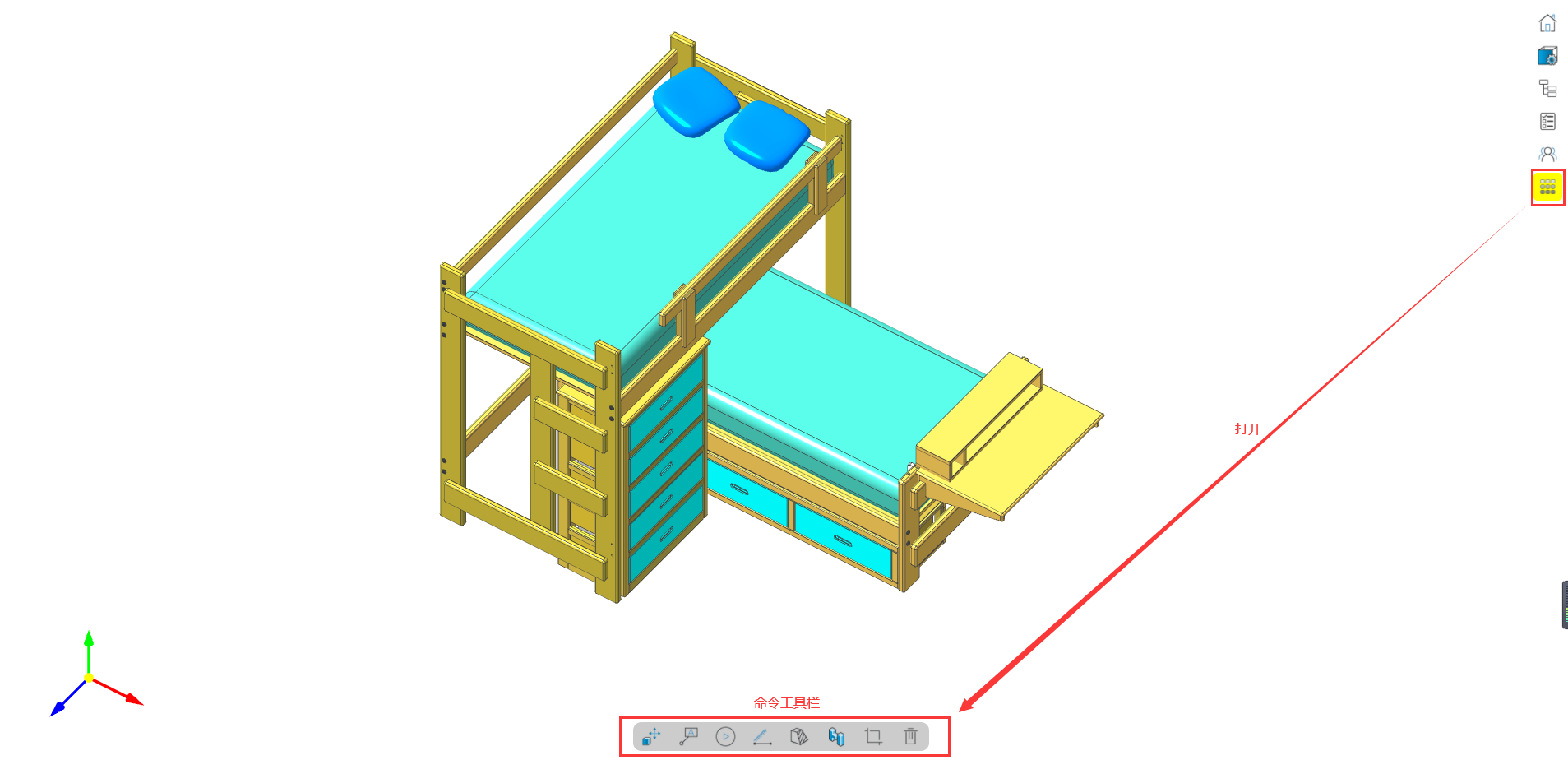

测量：点击后进入测量模式,可以进行距离测量(点点测量、点线测量、点面测量等)、角度测量(线线角度、线面角度、面面角度等)、圆相关测量(半径、直径、轴距、圆心距)、属性测量(点属性、线属性、面属性、模型属性)等操作,如图所示:

距离测量

点点测量：根据提示，选择合适的两个测量点后创建点点测量。

点线测量：根据提示，先选择测量的线，再选择测量的点创建点线测量。

点面测量：根据提示，先选择测量的面，再选择测量的点位置创建点面测量。

线线测量：根据提示，选择合适的两个测量线后创建线线测量。

线面测量：根据提示，先选择测量的面，再选择平行于面的测量线创建线面测量。

面面测量：根据提示，选择合适的两个测量面后创建面面测量。

角度测量

线线角度：根据提示，选择合适的两个非平行测量线后创建线线角度测量(线需为直线)。

线面角度：根据提示，先选择测量的面，再选择非平行于面的测量的线创建线面角度测量(线需为直线,面需为平面)。

面面角度：根据提示，选择合适的两个非平行测量面后创建面面角度测量(面需为平面)。

圆测量

弧线创建圆心：根据提示，选择合适的圆弧后创建圆心。

三点创建圆心：根据提示，选择合适的三个点后创建圆心。

半径：根据提示，选择合适的圆弧后创建半径测量。

直径：根据提示，选择合适的圆弧后创建直径测量。

轴距：根据提示，选择两个轴线平行的圆弧后创建轴距测量。

圆心距：根据提示，选择两个圆心不同的圆弧后创建圆心距测量。

属性测量

点属性：根据提示，选择合适的测量点后显示点属性面板，点击空白处则显示总装属性。

线属性：根据提示，选择合适的测量线后显示线属性面板，点击空白处则显示总装属性。

面属性：根据提示，选择合适的测量面后显示面属性面板，点击空白处则显示总装属性。

模型属性：根据提示，选择合适的测量模型后显示模型属性面板，点击空白处则显示总装属性。

对齐相机

对齐相机：选择任意模型上点，调整摄像机角度与指定模型零件的面对齐。

删除

删除：选择任意测量结果,点击删除按钮即可删除此测量结果，属性测量面板可关闭无法删除。

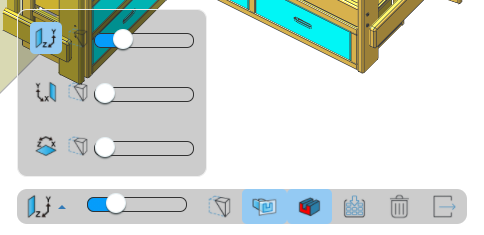

剖切：点击剖切按钮,在底部弹出剖切菜单,如图所示:

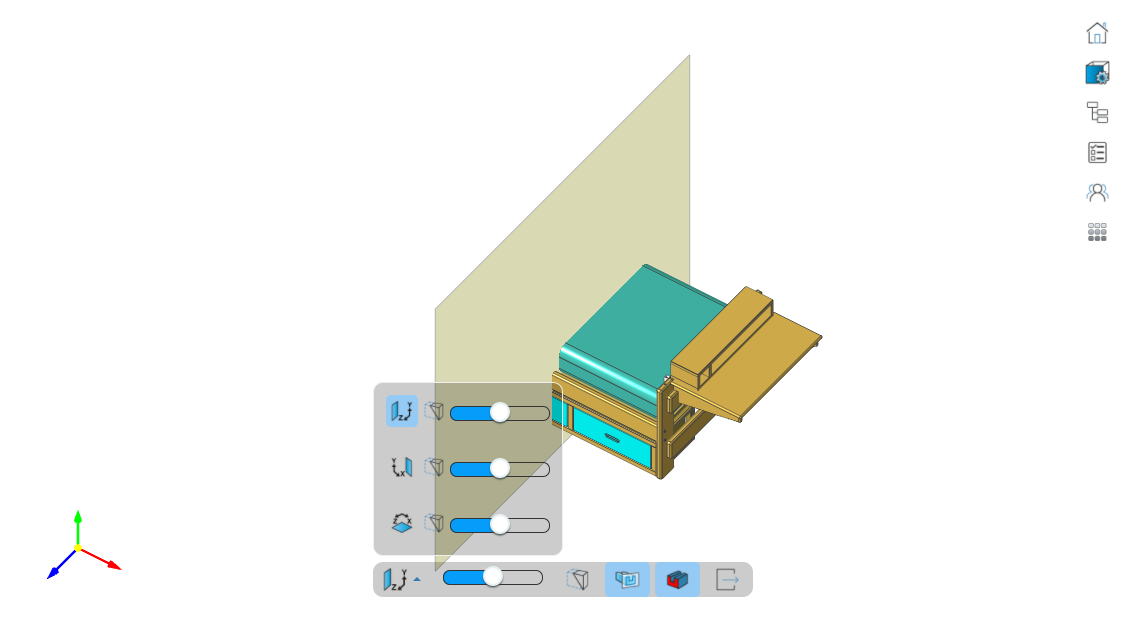

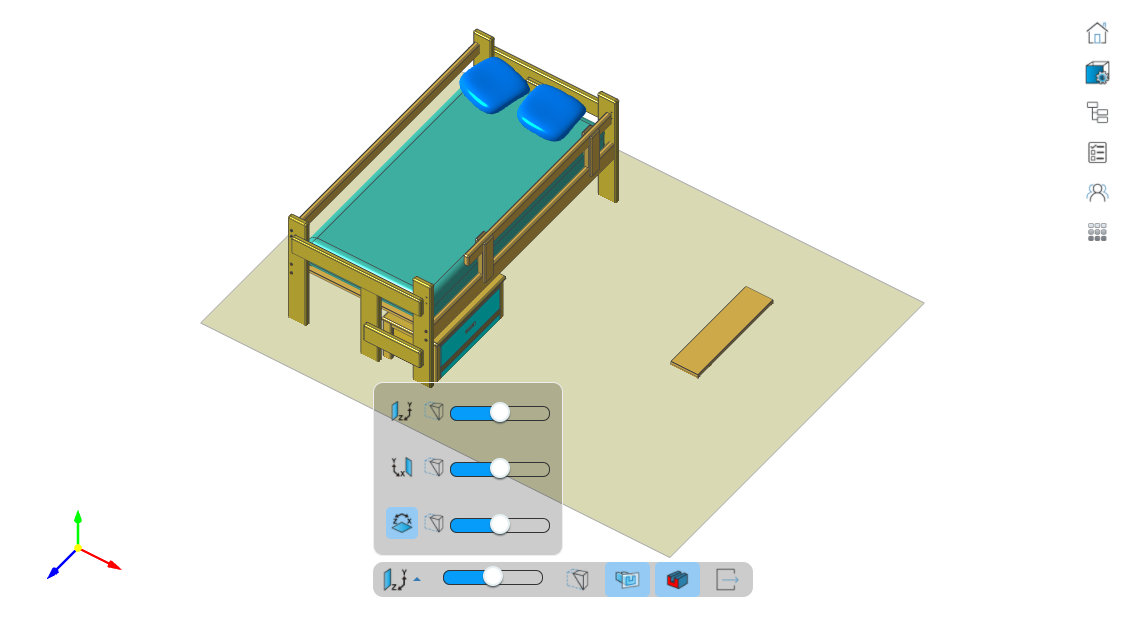

XY平面剖视：剖切并展示XY平面剖视图,如图所示:

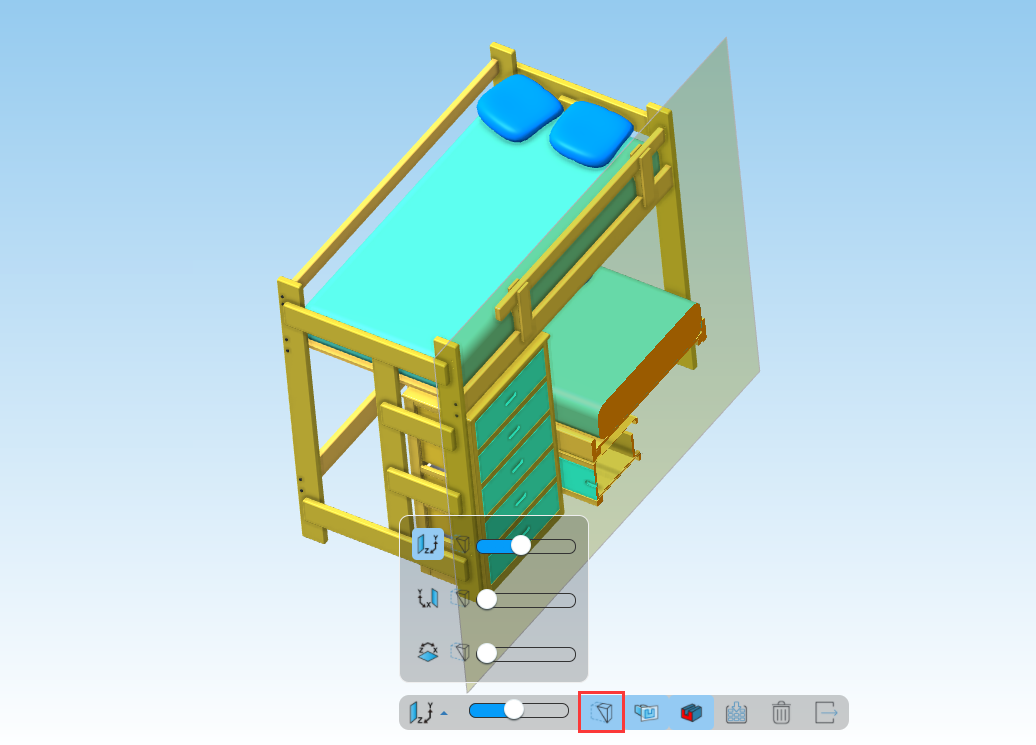

YZ平面剖视：剖切并展示YZ平面剖视图,如图所示:

ZX平面剖视：剖切并展示YZ平面剖视图,如图所示:

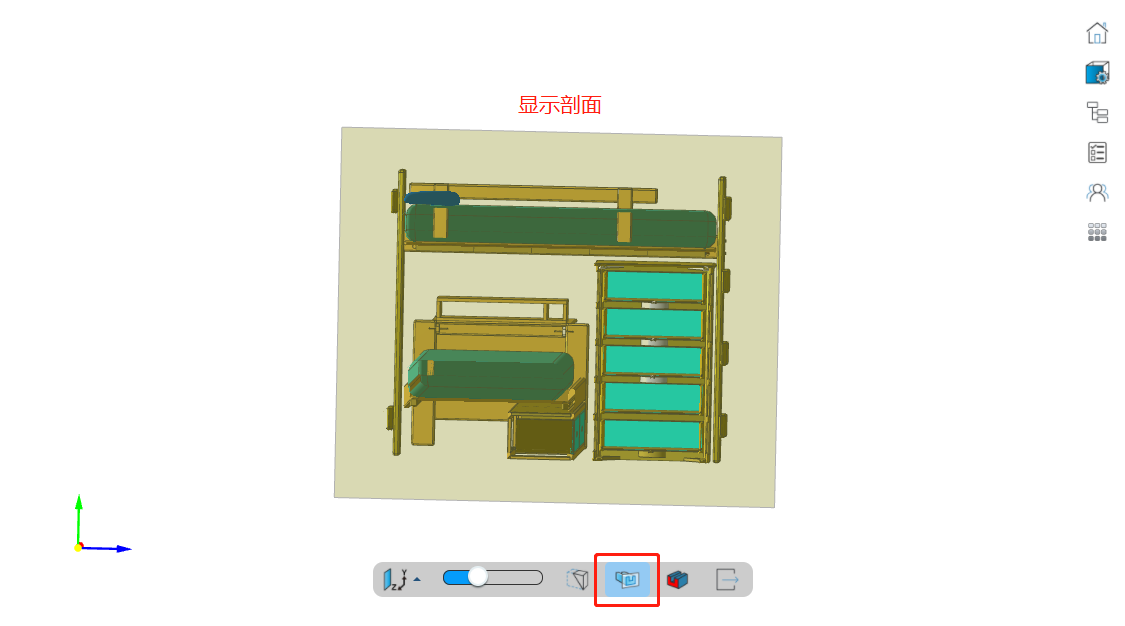

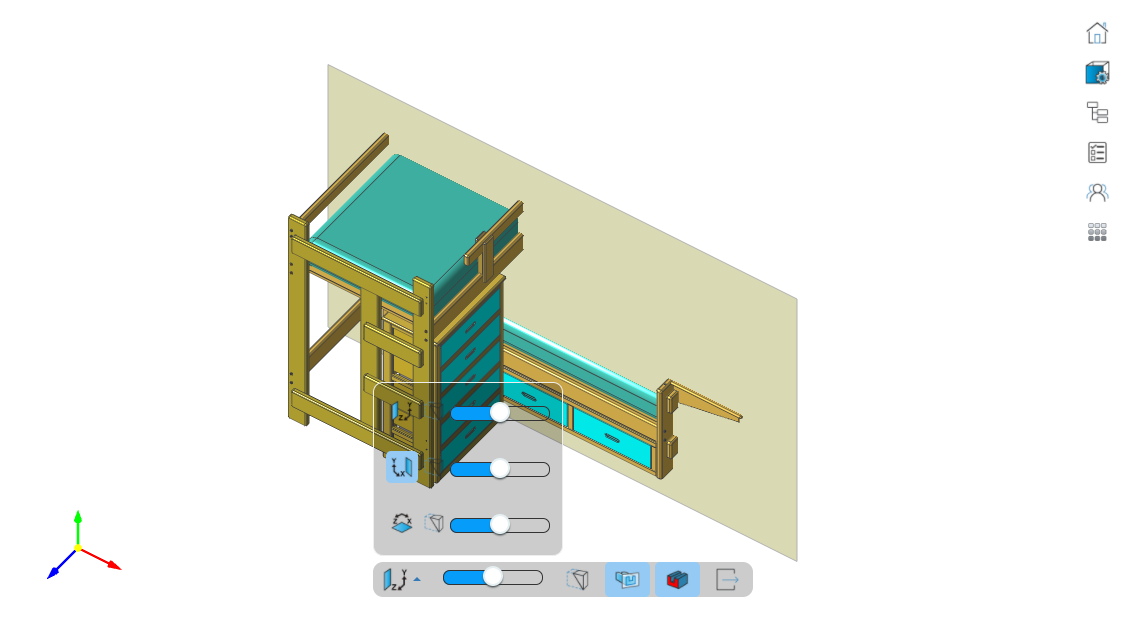

显示剖切面：在切面处显示剖切面,如图所示:

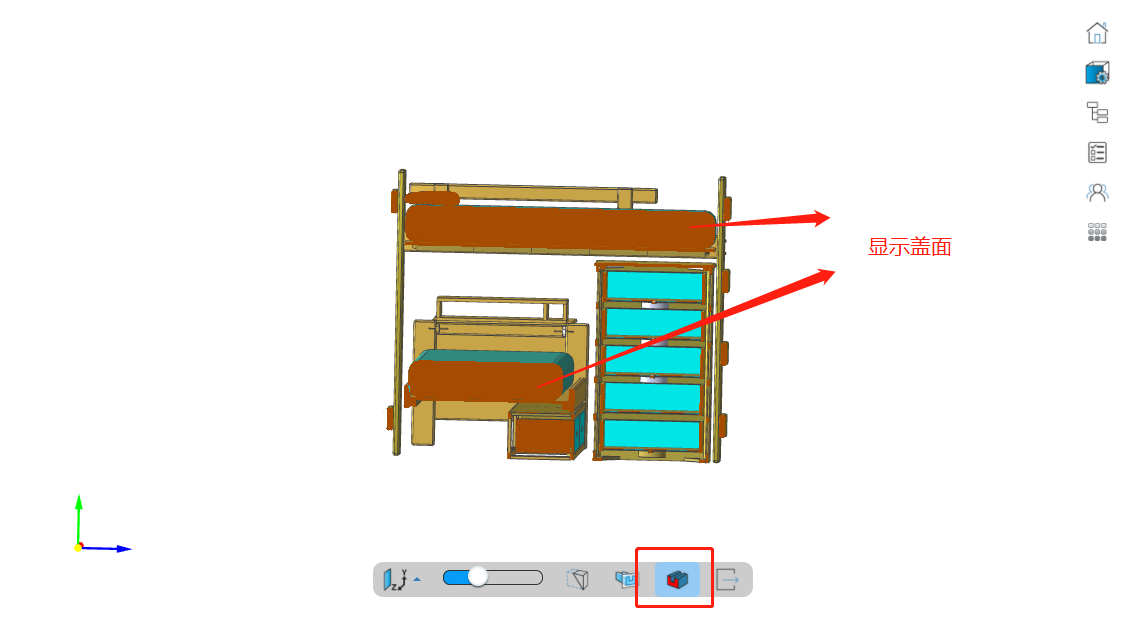

显示盖面：在切面处显示剖切盖面,如图所示:

整体反向剖视：点击后,将在当前剖视状态下反向剖视。

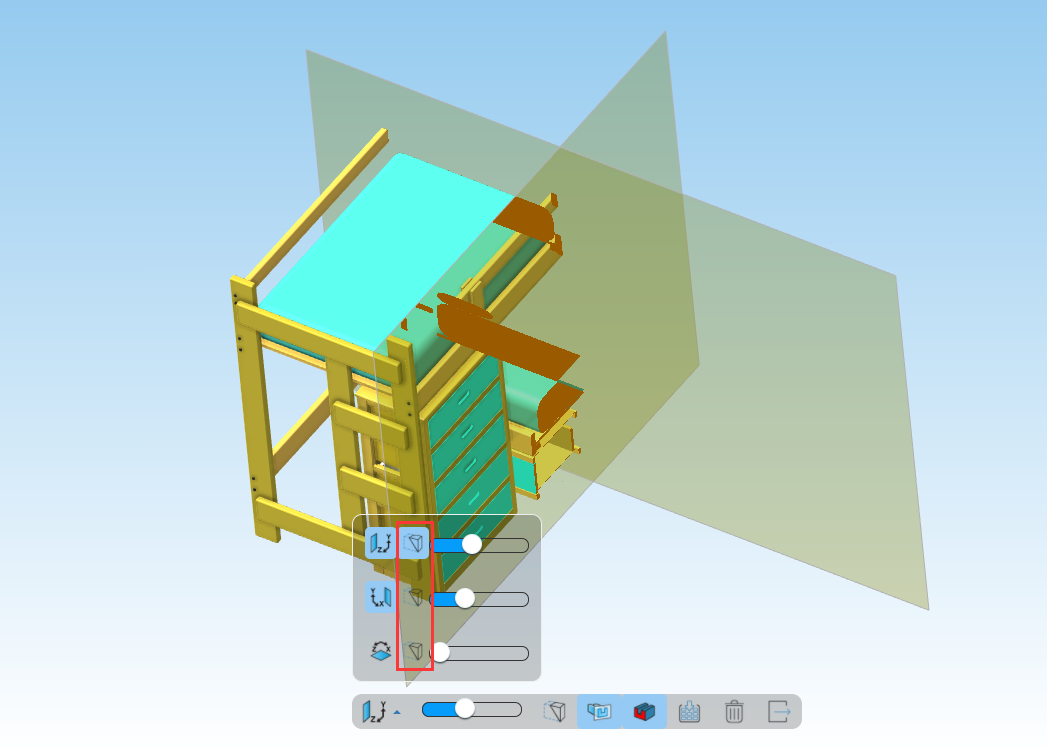

单面反向剖视：点击后,将对应的平面剖切效果反向。

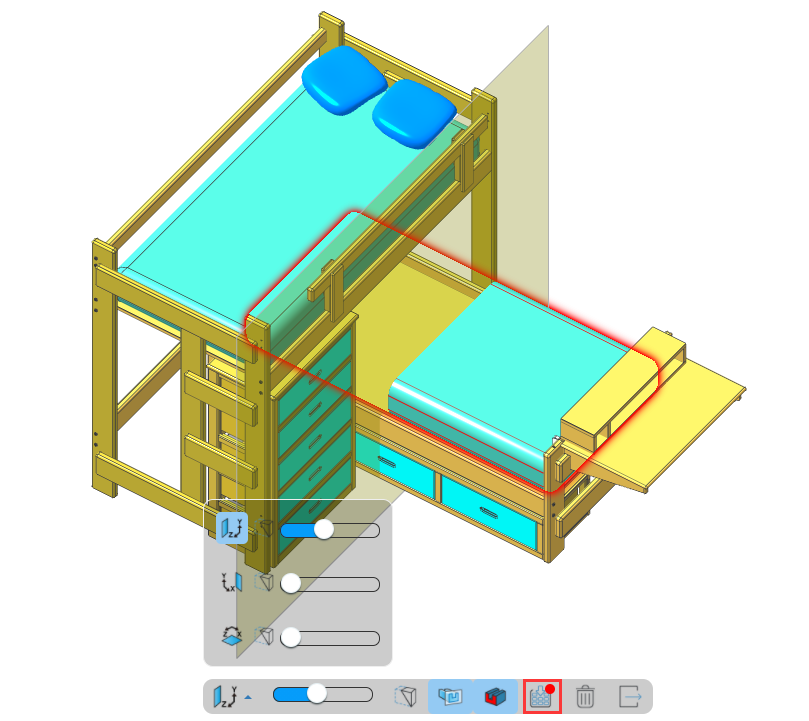

添加剖切对象：选中模型后，点击将选中模型添加至指定剖切对象数组，剖切只对指定对象起作用。

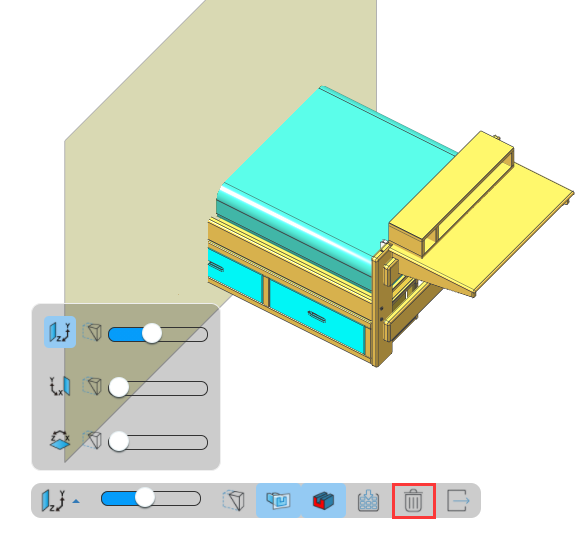

清空剖切对象：点击后,将清空指定剖切对象，剖切对全部模型起作用。

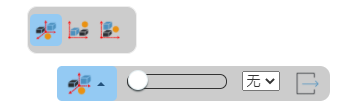

爆炸图：弹出爆炸视图菜单,如图所示:

模型为中心：点击后,将以模型为中心显示爆炸图,如图所示:

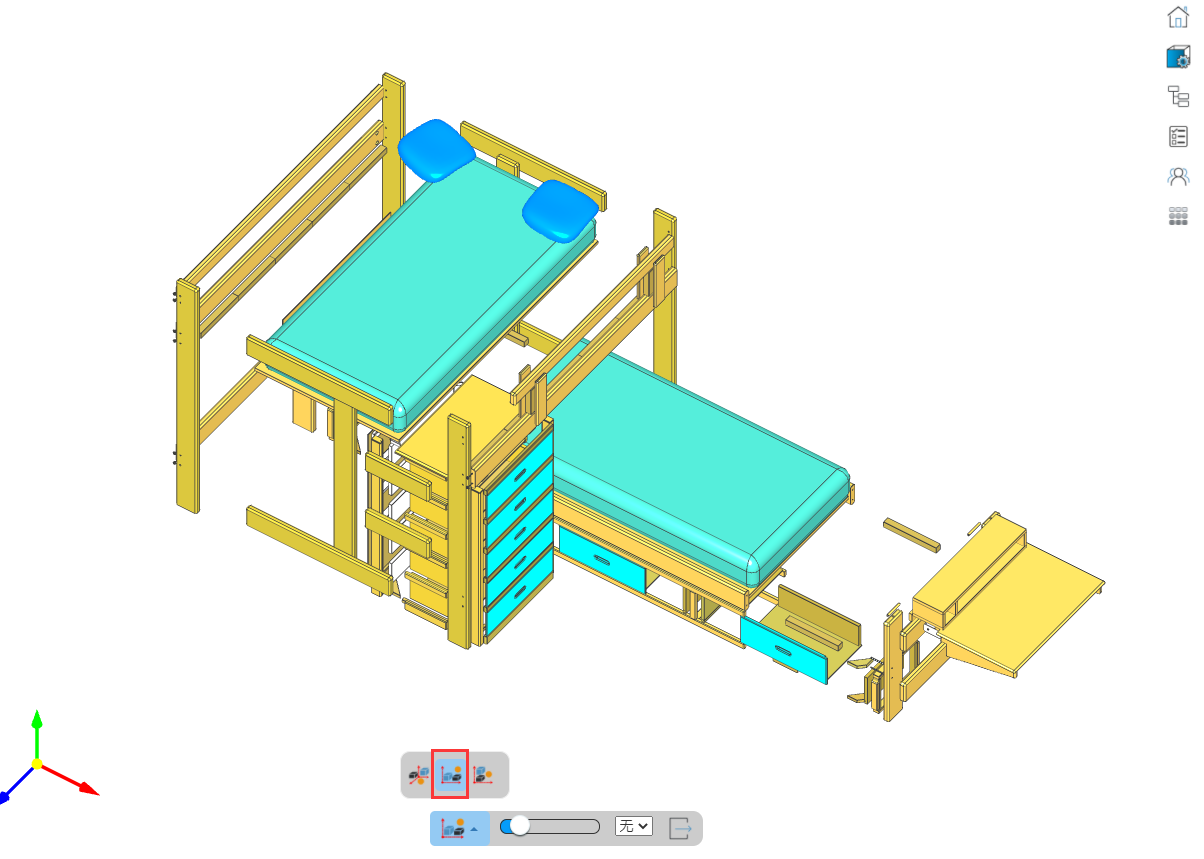

模型为中心分级爆炸：根据选中的级别进行以模型为中心爆炸,如图所示:

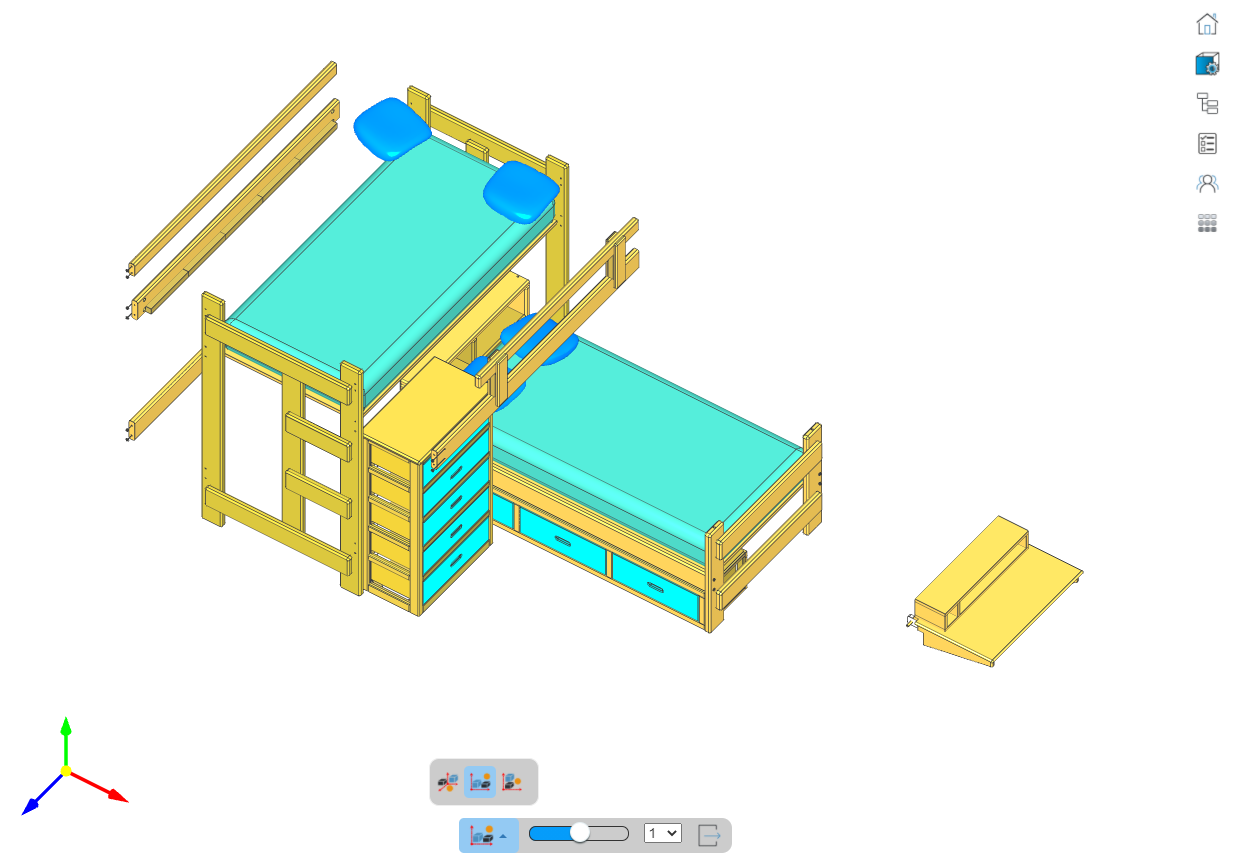

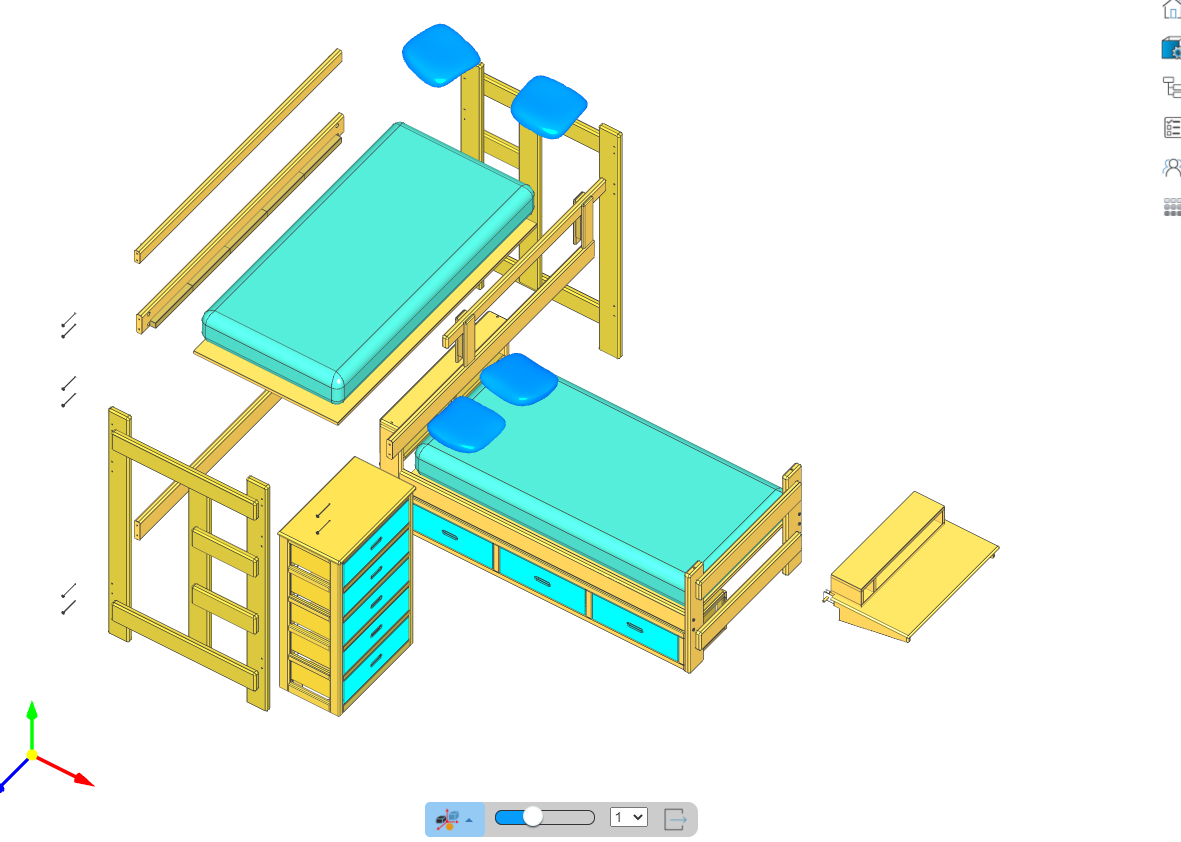

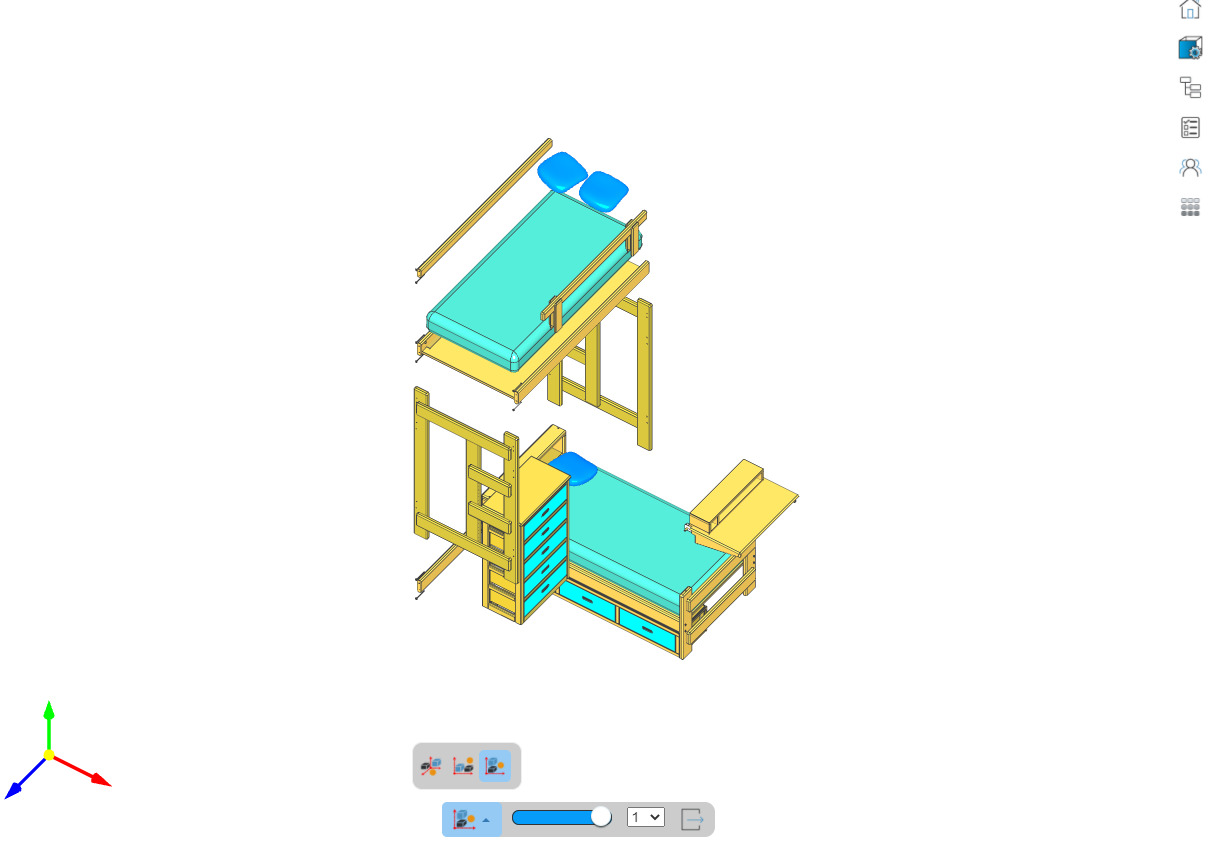

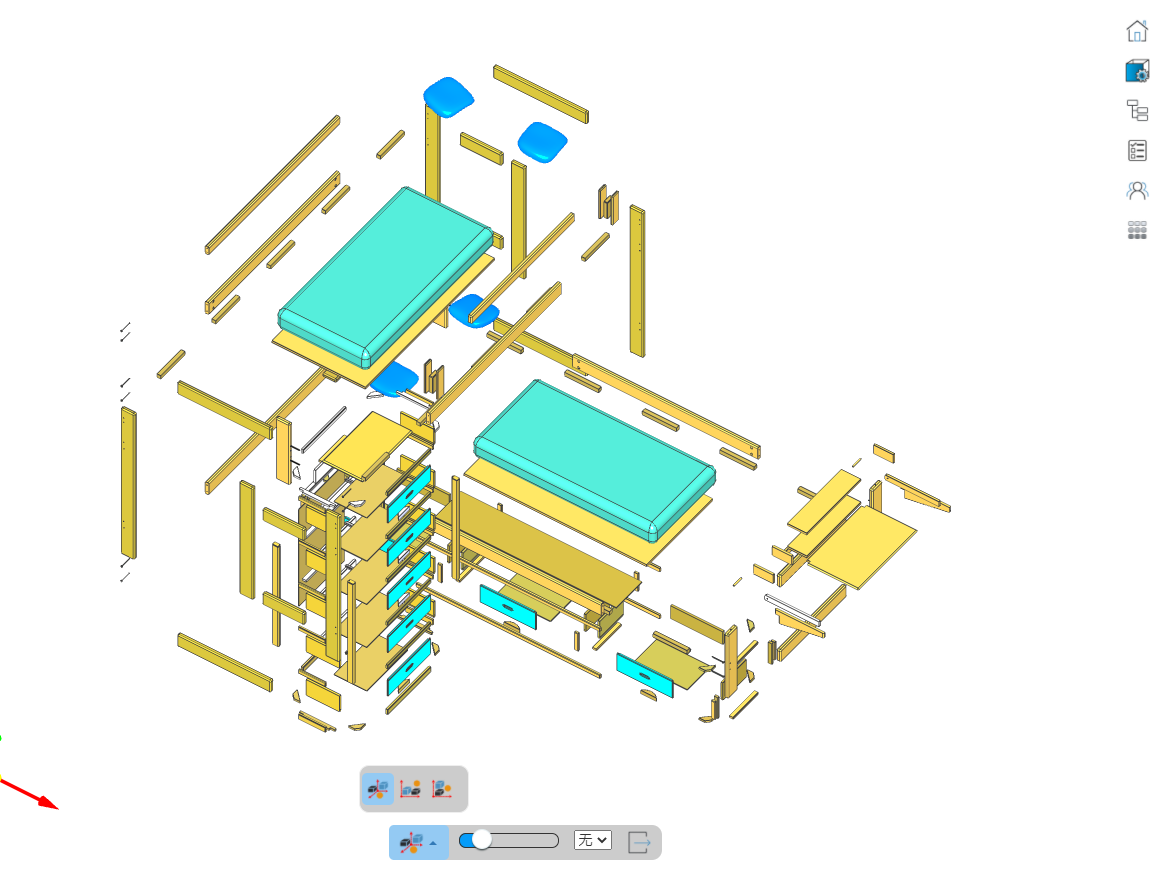

沿X轴方向：点击后,模型以X轴方向进行爆炸,滑动滚轴来控制爆炸程度,如图所示:

沿X轴方向分级爆炸：根据选中的级别进行延X轴爆炸,滑动滚轴来控制爆炸程度,如图所示:

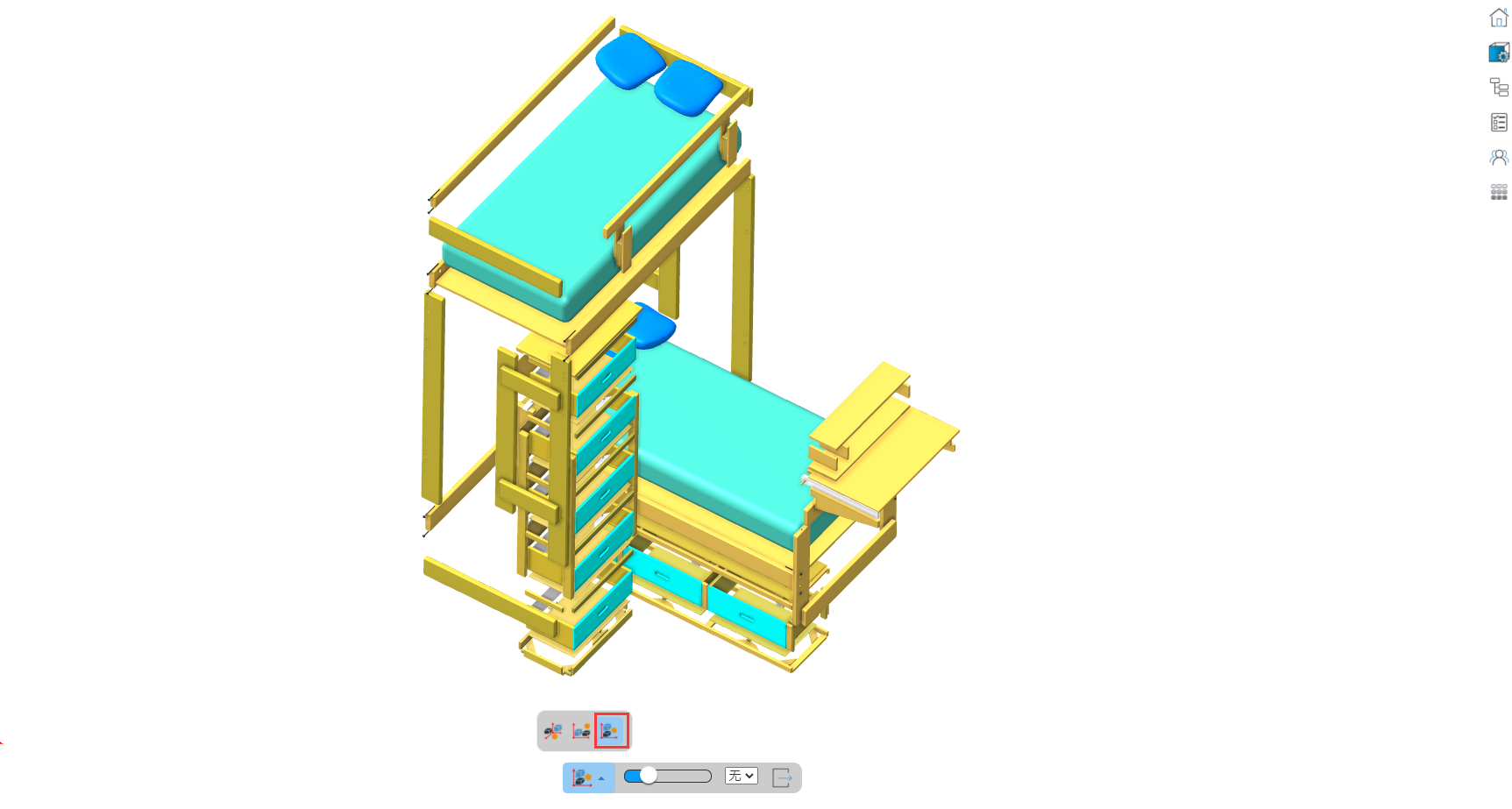

沿Y轴方向：点击后,模型以Y轴方向进行爆炸,滑动滚轴来控制爆炸程度,如图所示:

沿Y轴方向分级爆炸：根据选中的级别进行延Y轴爆炸,滑动滚轴来控制爆炸程度,如图所示:

快照：生成快照并提示保存。
注：部分手机浏览器不支持生成快照并保存，如微信内置浏览器等。

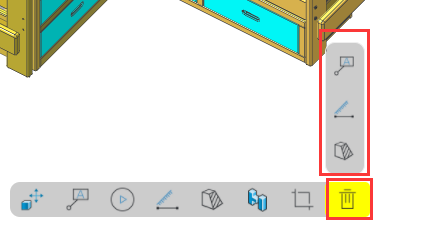

清空：点击清空按钮弹出清空工具栏，点击工具栏对应按钮将清空对应数据，与视图关联数据将隐藏不会删除。

右键操作弹出右键菜单，根据当前是否选中模型可选择不同操作,如图所示:

显隐交换：点击后,将所有模型的显隐状态反转。

全部显示：点击后,将所有模型的显隐状态设置为显示状态。

居中：点击后,将所有模型移动到屏幕中心进行显示。

设置：点击后,弹出系统设置界面。

属性：点击后,显示顶级装配模型的属性、几何、造型信息面板，面板显示后选中模型，信息面板显示选中模型的属性信息。

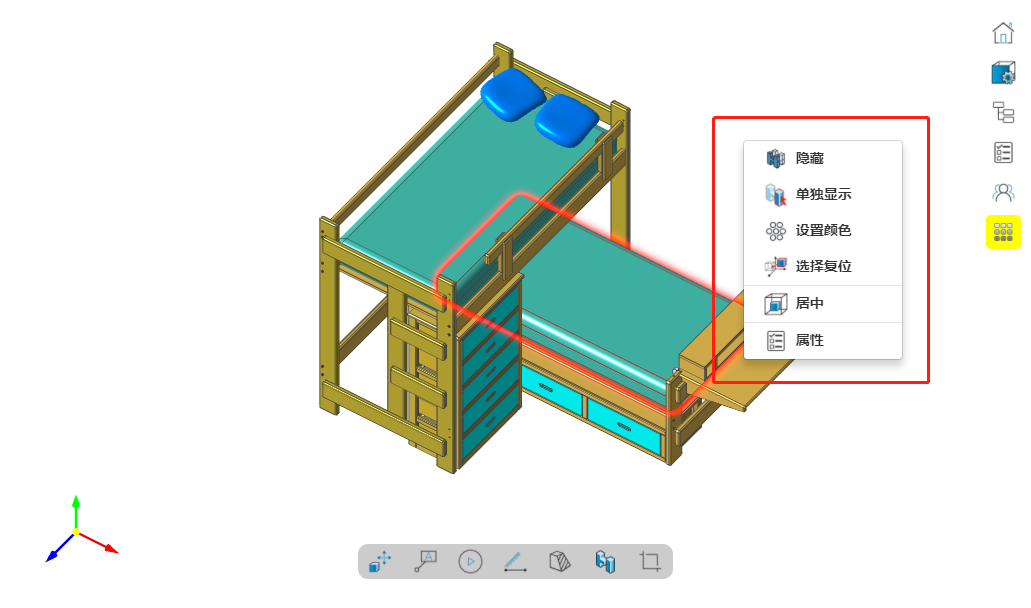

右键操作弹出右键菜单，选中模型时可进行的操作,如图所示:

隐藏：点击后,将选中的模型的显隐状态改为隐藏状态。

单独显示：点击后,将未选中的模型的显隐状态改变为隐藏状态，只显示选中的模型。

设置颜色：点击后,弹出颜色选择框，可以对选中模型进行颜色设置。

选择复位：点击后,将选中的模型复位，包括位置、形状等。

居中：点击后,将选中的模型移动到屏幕中心进行显示。

属性：点击后,显示选中的模型属性面板，切换选中模型时属性同步切换，清空选择则显示顶级装配属性面板。

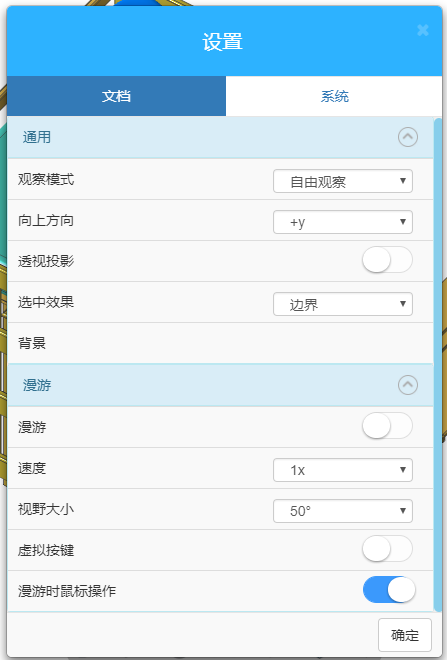

文档设置：视图工具栏,点击设置按钮,弹出文档设置对话框,如图所示:

观察模式：设置观察模式，可以设置为自由观察、动态观察、约束观察。

自由观察：无限制全方位浏览。

动态观察：限制正方向观察角度，观察范围为-90°到+90°。

约束观察：限制模型只能绕屏幕垂直方向(也就是相机向上方向)旋转。

向上方向：设置向上方向，可以设置为+x,-x,+y,-y,+z,-z。

透视投影：设置是否开启透视投影模式。

选中效果：设置当前的模型选中效果，分为轮廓、高亮以及突出显示。

背景：设置当前的背景颜色。

漫游：设置是否开启漫游模式，开启漫游模式自动开启虚拟按键，可单独设置虚拟按键关闭。

漫游模式下可以通过虚拟按键以及键盘上WASDQE按键进行控制，也可设置是否允许鼠标操作。

速度：设置漫游模式下相机移动或旋转速度(需先开启漫游)。

视野大小：设置漫游模式下相机视野的大小(需先开启漫游)。

虚拟按键：漫游模式下单独设置虚拟按键是否显示(需先开启漫游)。

漫游时鼠标操作:漫游模式下是否允许用鼠标操作模型(需先开启漫游)。

确定：将当前设置保存至服务器，以便下次打开该模型试初始化场景，需要配置相应数据后才可保存成功。

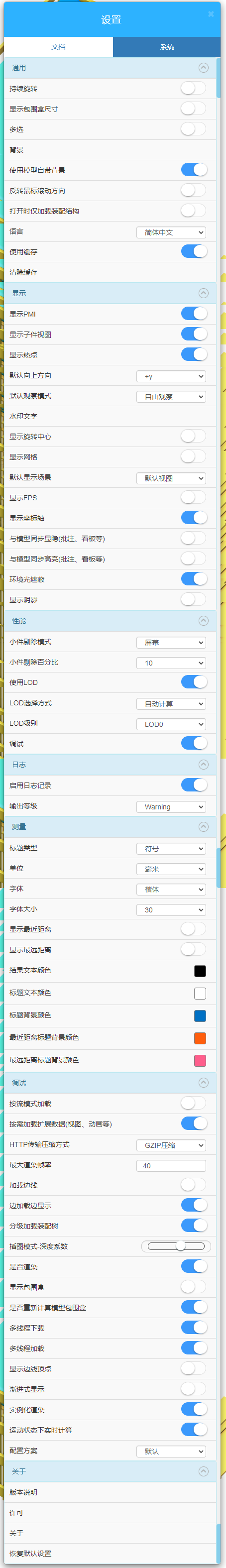

系统设置：右键菜单,点击设置选项,弹出系统设置对话框,系统设置会保存在浏览器中,下次打开会加载这些设置,与文档设置有重合的部分设置，将以文档设置为准如图所示:

持续旋转：开启后,模型会根据用户当前旋转的方向和角速度进行持续旋转，再次点击屏幕时停止持续旋转。

显示包围盒尺寸：设置是否实时显示顶级装配的包围盒尺寸。

多选：设置是否开启多选功能，开启后可以在视口中依次选择多个零部件。

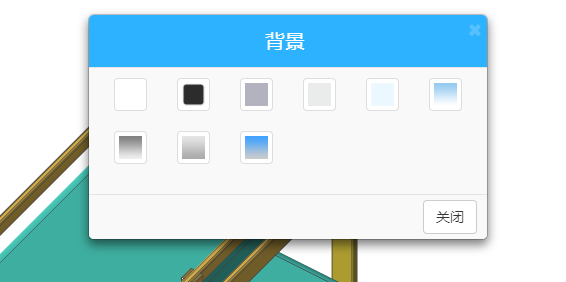

背景：弹出背景颜色选择对话框,选择对话框中的图片,可设置相应的背景颜色。

使用模型自带背景：开启时读取并使用模型文件中自带的背景，包括背景颜色、背景图片、背景天空盒。

反转鼠标滚动方向：开启或关闭将切换鼠标滚动时放大或缩小方向。

打开时仅加载装配结构：开启后,打开模型时仅加载模型装配结构，加载完毕后可按需加载或卸载模型。

语言：实现中英文切换。

使用缓存：开启后打开一定大小的模型会缓存在浏览器中，提高下次打开效率，部分模型可能会因为浏览器版本原因无法缓存。

清除文件缓存：清除缓存的模型文件信息。

显示PMI：开启后,会实时显示模型中的PMI。

显示子件视图：开启后,会在视图面板中的视图列表展示子件视图，子件视图显示格式为:子件名(视图名)。

显示热点：开启后,会实时显示模型中的热点，热点可以关联视图、动画等。

默认向上方向：设置默认的向上方向，可以设置为+x,-x,+y,-y,+z,-z。

默认观察模式：设置默认的观察模式，可以设置为自由观察、动态观察、约束观察，再下次打开时会默认以修改后的模式加载。

水印文字：点击弹出水印文字设置框，可以输入想要设置的背景水印文字，点击确定修改背景水印文字。删除水印文字后点击确定则关闭水印文字。

显示旋转中心：是否显示旋转中心点，开启：旋转时会实时显示旋转的中心点。

显示网格：设置是否实时显示模型三角网格。

默认显示场景：选择打开模型后的默认显示模式，分为轴侧视图、默认视图(自定义视图)选项。

轴侧视图：打开后展示轴侧视图，复位时执行复位操作。

默认视图：打开后展示默认视图，复位时切换至默认视图状态。

显示FPS：开启后,会实时显示FPS帧数。

显示坐标轴：设置是否显示坐标轴。

与模型同步显隐(批注、看板等)：开启后,批注、看板等数据将与模型同步显隐，模型隐藏时批注等同步隐藏。

与模型同步高亮(批注、看板等)：开启后,批注、看板等数据将与模型同步高亮，模型高亮时批注等同步高亮，批注等高亮时与之关联的模型同步高亮。

环境光遮蔽：是否开启环境光遮蔽功能，( 开启环境光遮蔽会降低渲染帧率，可能会造成卡顿)。

显示阴影：设置是否开启阴影效果，( 开启阴影会降低渲染帧率，可能会造成卡顿)。

小件剔除模式：分为模型和屏幕模式。

模型模式:小件剔除的模型大小为模型最大包围盒×剔除比例(%),此模式下,剔除的零件不会随模型的放大缩小而改变。

屏幕模式时,小件剔除的模型大小为屏幕宽度×剔除比例(%),此模式下,会剔除相对于屏幕占一定百分比大小的零件,在零件缩小时会剔除越多,而放大时剔除越少。

小件剔除百分比：选择下拉菜单对应的数字后,设置小件提出模式中的提出比例。

使用LOD：是否使用LOD功能，不使用则默认显示最高精度。

LOD选择方式：分为自动计算、固定级别、不高于级别。

自动计算:根据场景以及模型信息自动计算零件的LOD级别，旋转缩放时自动切换到对应的LOD级别。

固定级别:显示的零件LOD等级固定。

不高于级别:显示的零件LOD等级不会超出设置的等级，低于该等级时自动计算。

LOD级别：设置LOD级别，LOD选择方式为固定级别或不高于级别时有效。

调试：是否打开调试分组。

启用日志记录：是否开启日志输出功能，日志输出位置为浏览器开发者工具的控制台中。

输出等级：开启日志输出时，打开模型过程中在浏览器控制台打印对应登记日志信息。

标题类型：选择测量时测量结果的标题类型，包含符号、中文、英文。

单位：设置测量时测量结果的单位，原有测量不会改变测量单位。

字体：设置测量的显示字体，字体为浏览器支持的部分字体。

字体大小：设置测量显示的字体大小。

显示最近距离：设置测量时是否显示最近距离结果，部分测量无最近距离。

显示最远距离：设置测量时是否显示最远距离结果，部分测量无最远距离。

结果文本颜色：设置测量结果文本颜色。

标题文本颜色：设置测量标题文本颜色。

标题背景颜色：设置测量垂直距离标题的背景颜色。

最近距离标题背景颜色：设置测量最近距离标题的背景颜色。

最远距离标题背景颜色：设置测量最远距离标题的背景颜色。

按流模式加载：该配置控制模型加载方式；刷新有效。

开启：下载时将从服务器端请求svlx中部分数据，按需加载其他扩展数据(批注、视图、动画等)。

关闭：下载整个svlx文件到浏览器内存中进行解析，按需加载其他扩展数据(批注、视图、动画等)。

按需加载扩展属性(视图、动画)：开启后按需加载扩展属性，在功能需要时再加载。

HTTP传输压缩方式：分为GZIP压缩、ZIP压缩。

最大渲染帧率：设置最大渲染帧率，在性能足够时最大的渲染帧率。

加载边线：打开时是否加载边线，(开启后会影响打开速度)。

边加载边显示：加载模型过程中是否逐步显示模型。

分级加载装配树：打开模型时仅加载第一级装配树，展开装配节点时,加载子级装配树。

插图模式-深度系数：设置插图模式时深度系数，影响插图模式显示效果。

是否渲染：设置是否渲染三维模型。

显示包围盒：设置选中时是否显示模型包围盒。

是否重新计算模型包围盒：打开时,将重新计算模型包围盒信息( 开启后会影响打开速度)。

多线程下载：开启多线程下载，多文件打开以及分散文件打开时会通过多线程进行下载。

多线程加载：打开模型时通过多线程进行加载，分散文件以及多文件打开时建议关闭。分散文件以及多文件打开时，开启多线程加载会影响打开速度

显示边线顶点：开启后显示边线时会显示边线顶点；

渐进式显示：鼠标操作时剔除小模型，等操作完毕后再逐渐显示出来，(开启后影响渲染效果)。

实例化渲染：设置是否开启实例化渲染。

运动状态下实时计算：设置运动状态下是否实时计算，开启时运动状态下不显示阴影以及环境光遮蔽效果。

配置方案：提供三种一键配置方案(默认、性能优先、显示优先)。

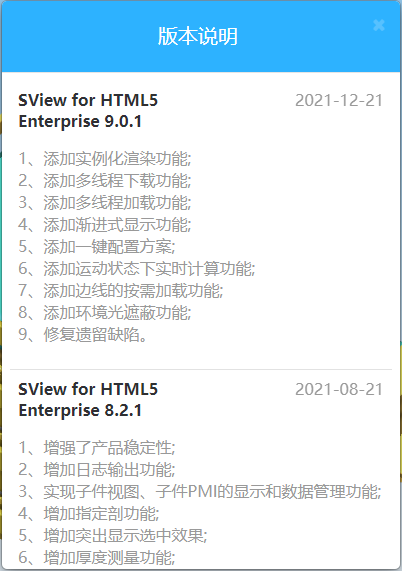

版本说明：查看关于H5的版本说明,如图所示:

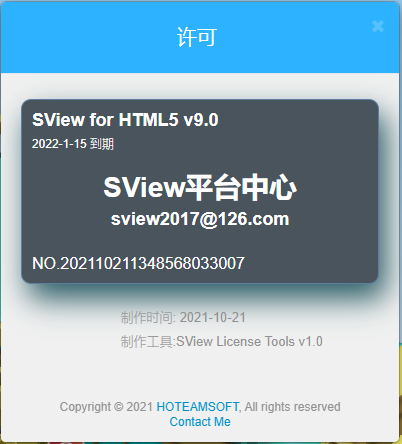

许可：查看许可信息,如图所示:

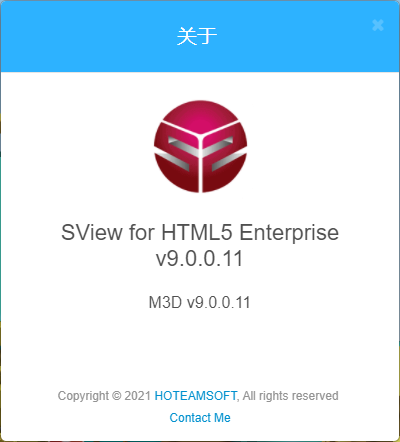

关于：查看关于H5信息,如图所示:

恢复默认设置：恢复到当前应用的默认设置状态。
