概述
SView for HTML5是一款高性能的三维CAD可视化应用,具有三维模型的基本浏览、测量、轻量化装配、批注、3D动画仿真等重要功能。通过对主流CAD数模的轻量化处理，可完整保留3D模型的几何信息、BOM等核心信息。
与6.2版本相比较，添加了LOD加载、按需加载，缓存机制等功能，提升了SView for HTML5的打开速度及性能，修复了6.2版本已知缺陷，添加了路径动画播放功能。

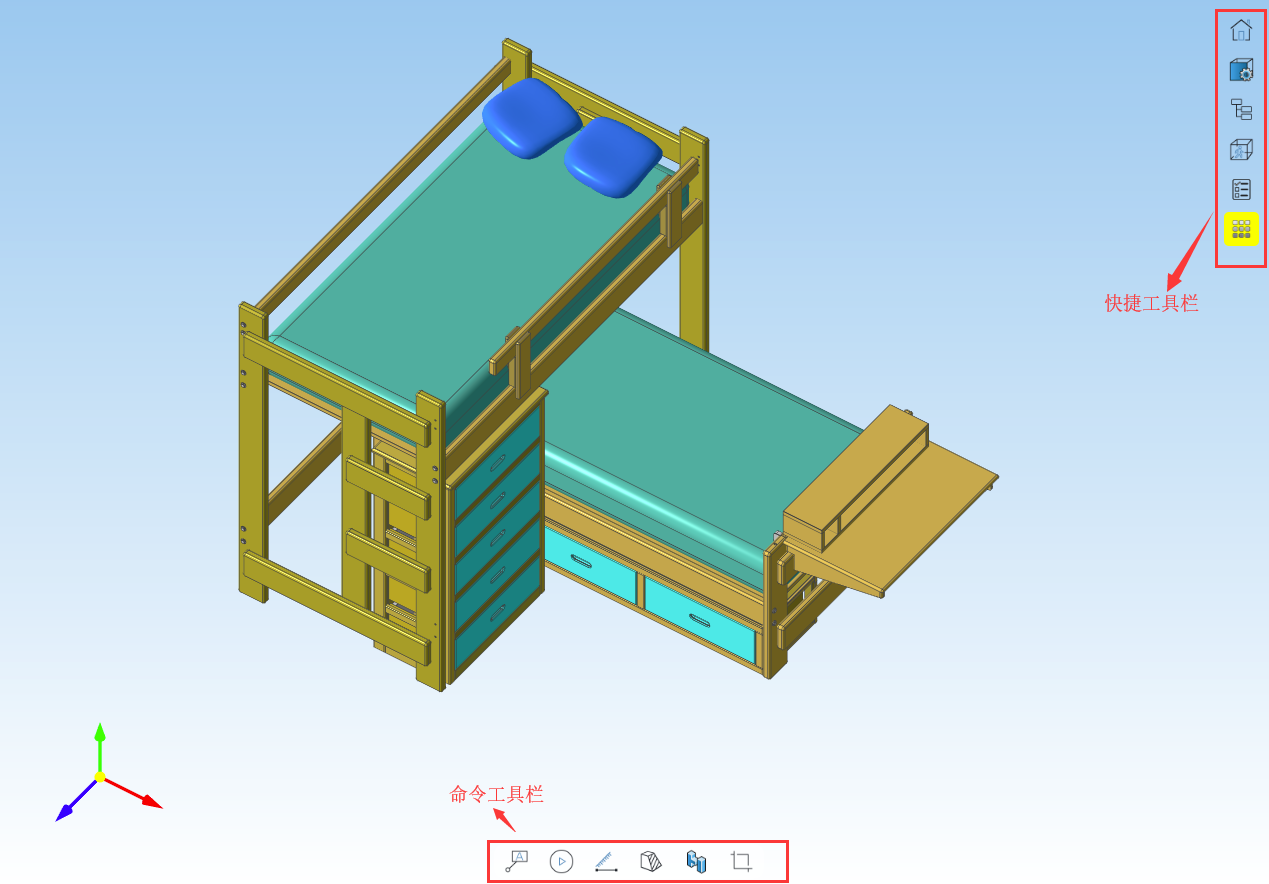

模型操作界面
模型操作界面主要包括快捷工具栏、命令工具栏及模型操作区域,如下图所示：
快捷工具栏

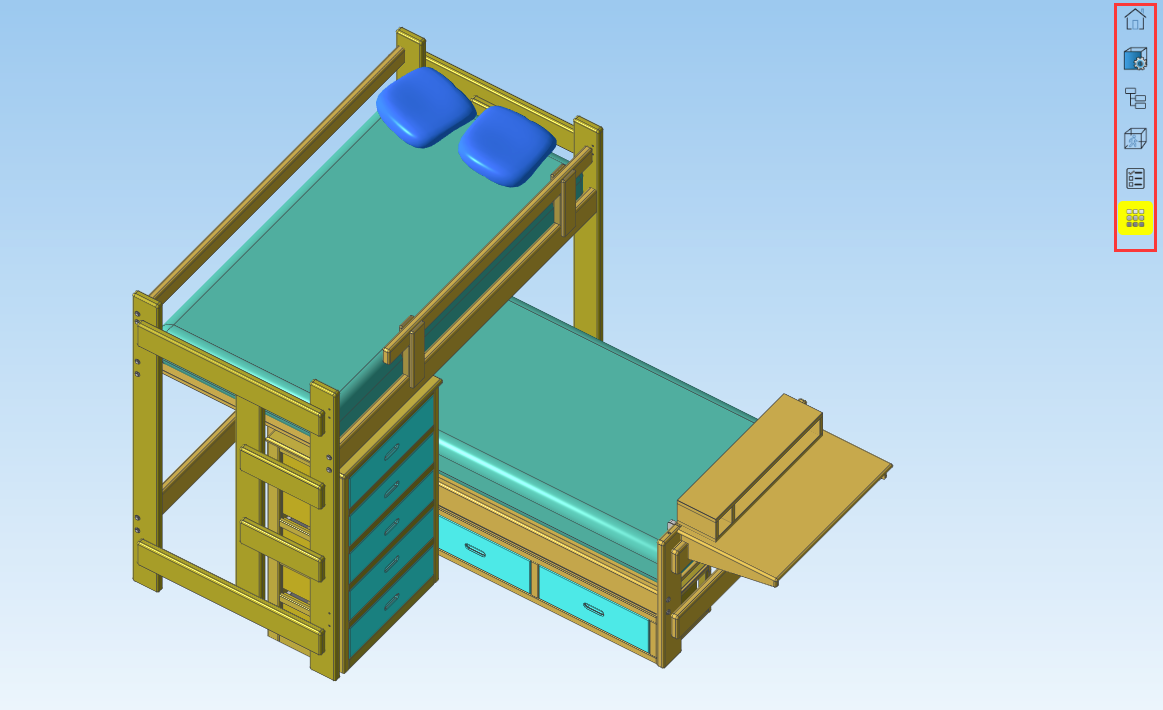

快捷工具栏提供了基本的操作,包括模型复位、装配树、视图操作、漫游操作等,如图所示：
复位
复位：当前模型恢复到初始状态

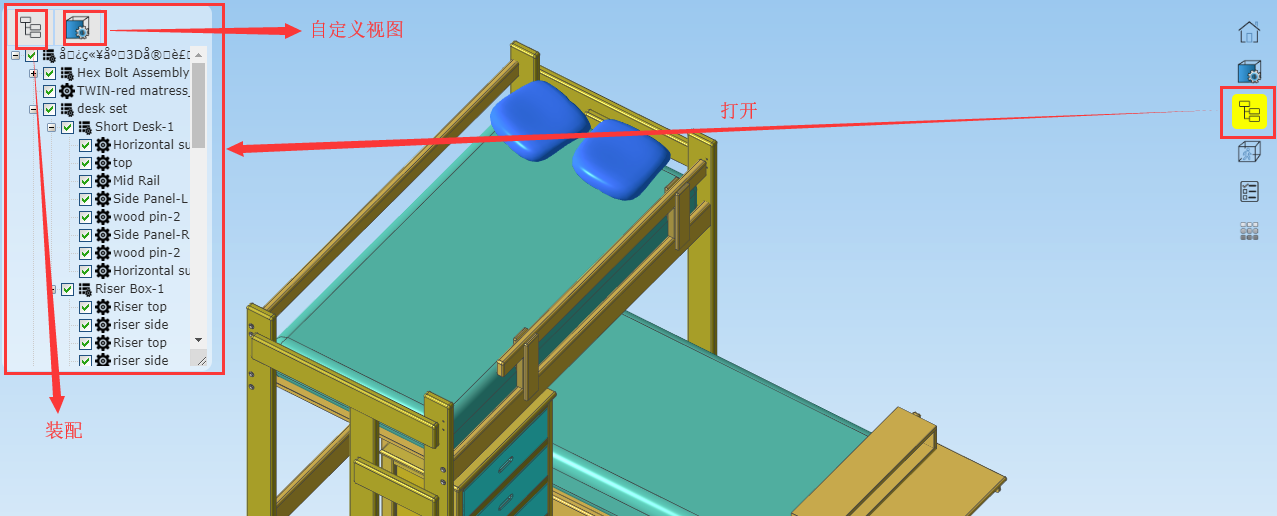

装配工具栏
装配工具栏：点击后显示装配工具栏,装配工具栏包含了模型的装配树、装配的添加、删除、模型重命名、复制、剪切、粘贴等操作，也包含自定义视图列表显示、自定义视图包含添加自定义视图，删除自定义视图、播放视图等操作,如图:

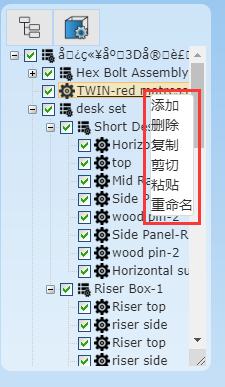

装配栏：显示模型装配树，若装配处于勾选状态，对应的模型则显示，反之隐藏。选中节点，对应的模型处于选中状态，多选模式下，按住ctrl选中节点可以多选模型。在节点上右键可以对装配树进行操作，如图所示:

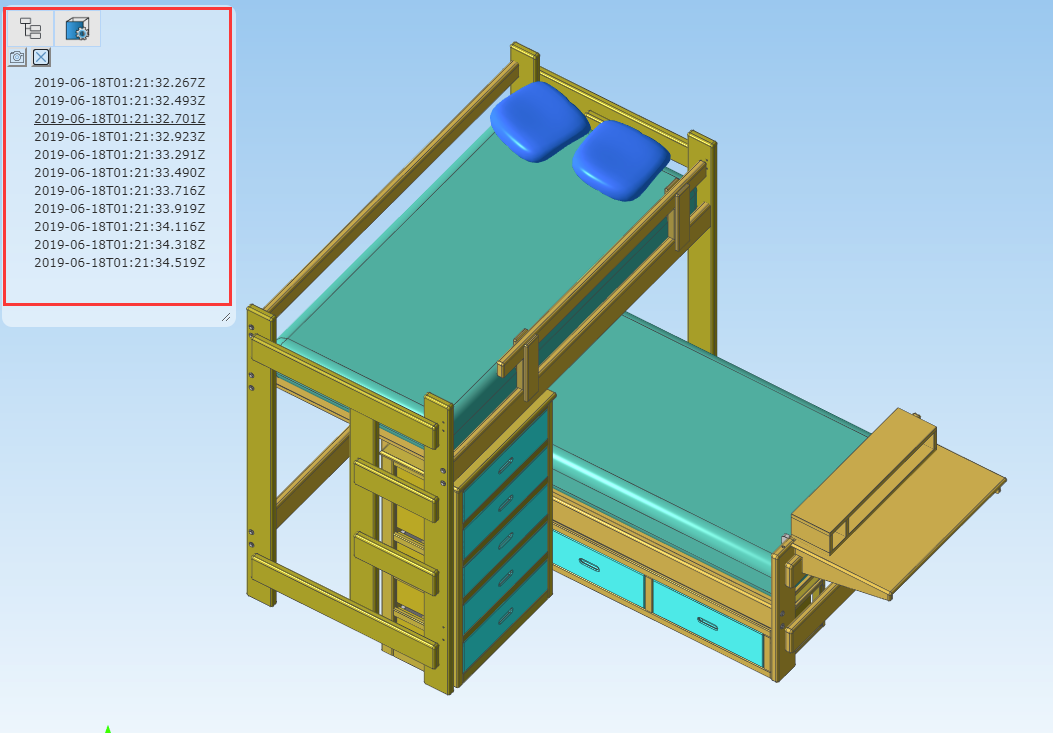

视图栏：显示所有视图，可以添加自定义视图，可以选中删除，点击视图可以播放。如图所示:

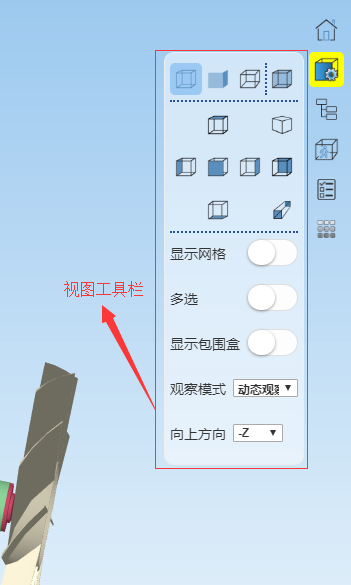

视图工具栏
视图工具栏：点击后显示视图工具栏,视图工具栏包含了模型的视图显示方向、网格显示、多选操作、包围盒显隐等操作,如图:
边着色模式：将零件显示为着色实体并将前向曲面的边框线加重
着色模式：将零件显示为着色实体
线框模式：显示模型的边框线
半透明模式：模型半透明显示
视图：俯视图、轴侧图、左视图、正视图、右视图、后视图、仰视图、透视投影
显示网格：显示实体的网格模式
多选：设置后可以选中多个零件
显示包围盒：显示模型的包围盒
观察模式：设置观察模式
向上方向：设置向上方向
漫游工具栏

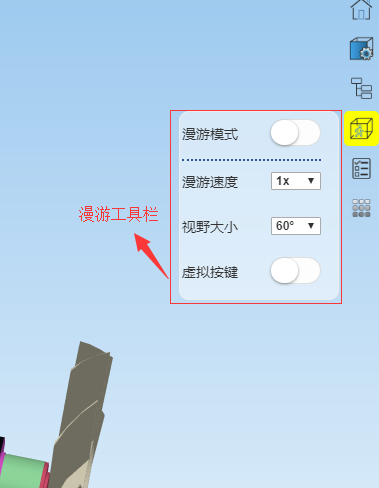

漫游工具栏：设置漫游查看模式,支持漫游速度、向上方向、视野大小、虚拟按键的自定义设置,漫游方式分为环绕查看和定点查看,如图所示:
漫游模式：在漫游模式下可以在不同的角度下观察模型
速度：环绕查看或者定点查看模式下的模型旋转速度
视野大小：可选择50°到150°的不同视野观看模型
虚拟按键：创建虚拟移动按键
模型属性

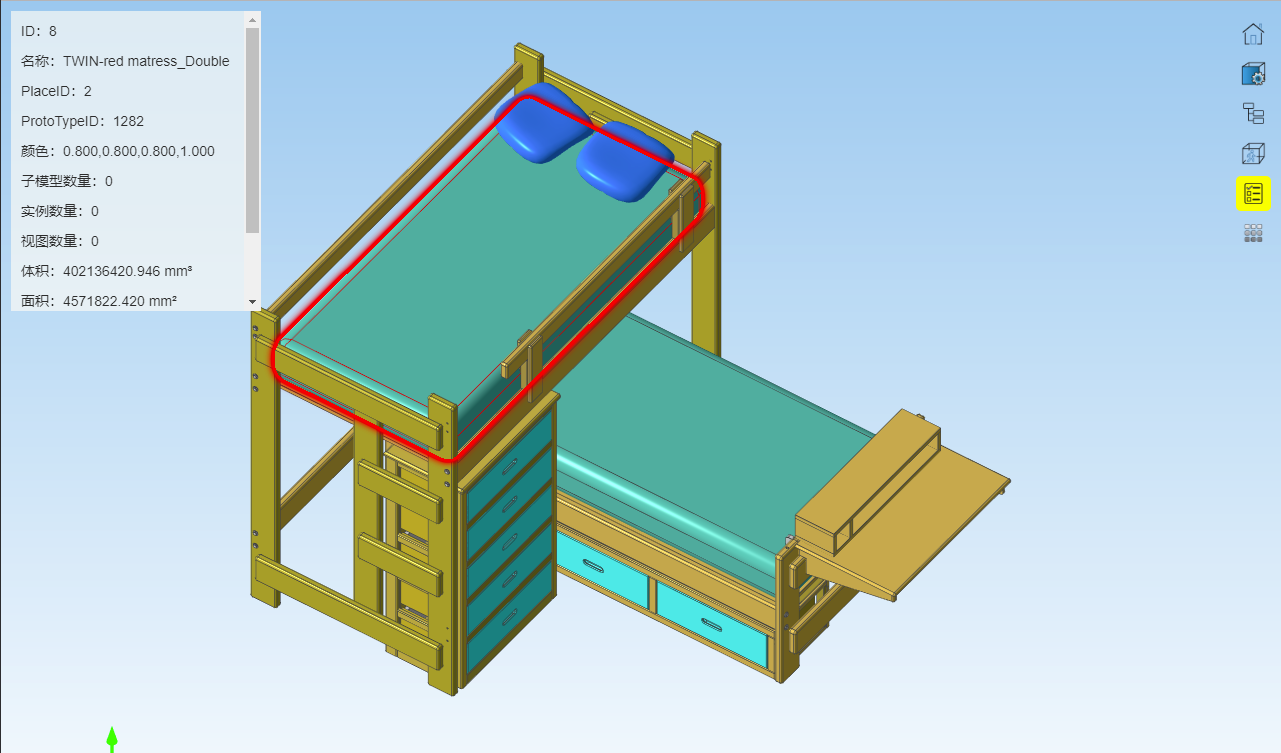

模型属性：查看模型属性，选择单个模型查看该模型属性，点击空白处查看总装配模型属性,如图所示:
命令工具栏

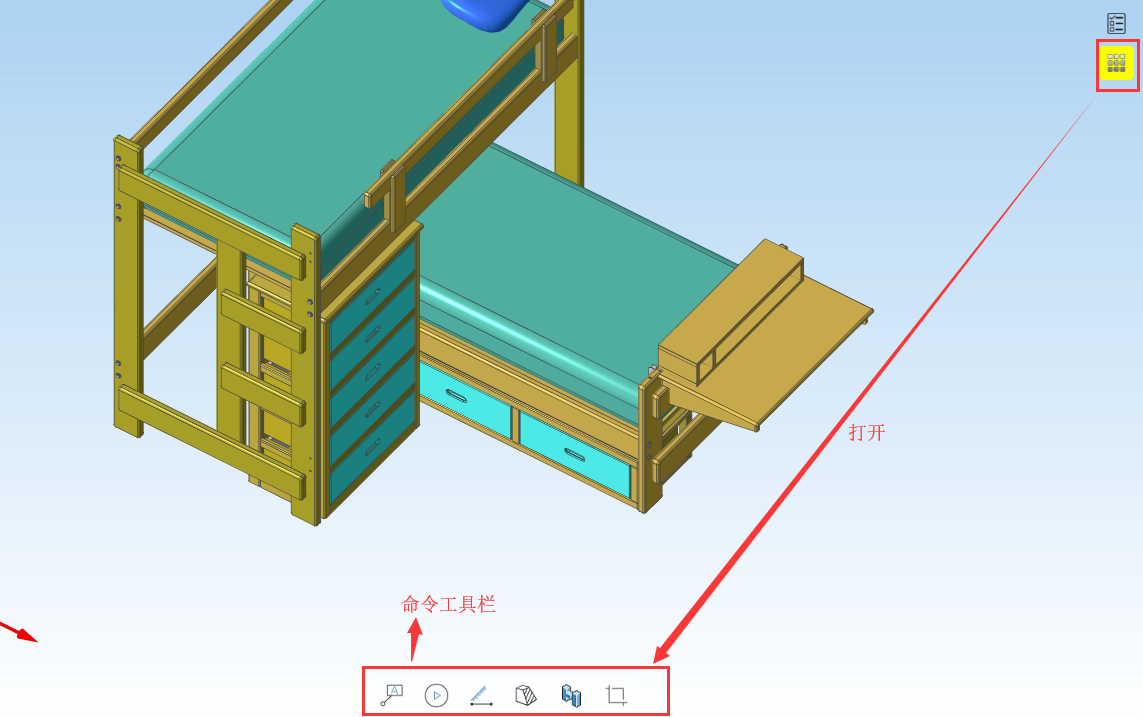

命令工具栏：在快捷工具栏中点击命令工具栏按钮打开命令工具栏,命令工具栏提供了操作模型的相关命令,包括了批注、手势批注、剖视、爆炸图、测量、动画等命令,如图所示：
批注
批注：点击批注按钮,在底部弹出批注菜单,如图所示:
文本批注

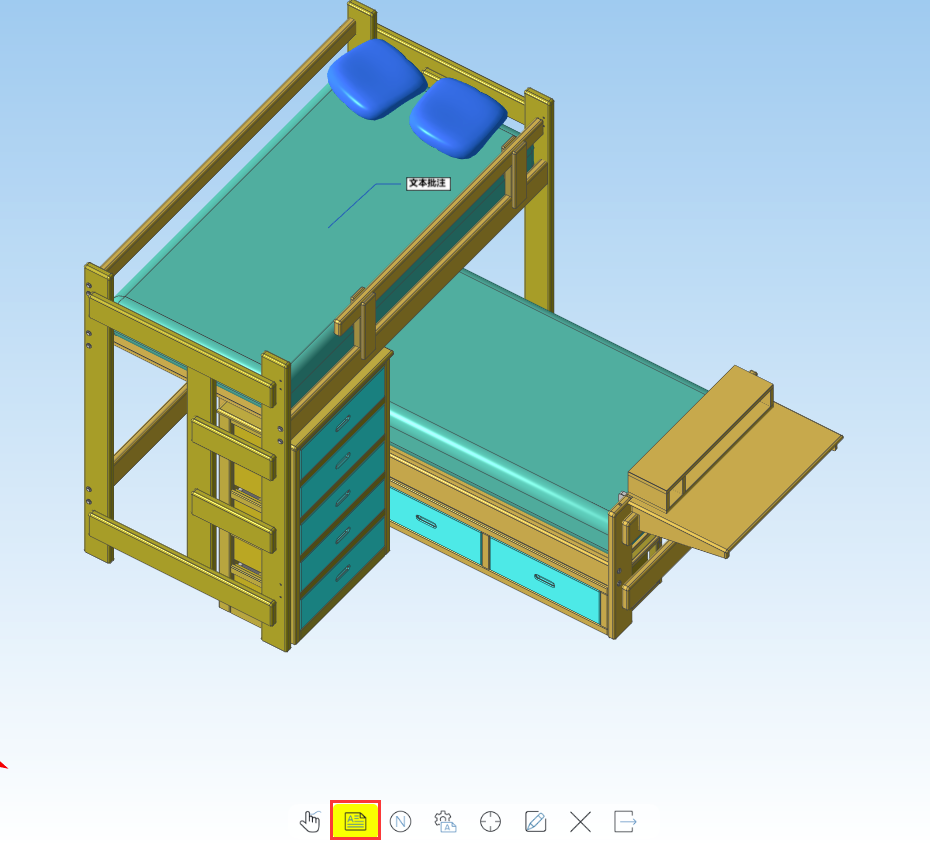

文本批注：点击按钮后进入文本批注模式,选择场景中的指定位置,填写文本批注,如图所示:
序号批注

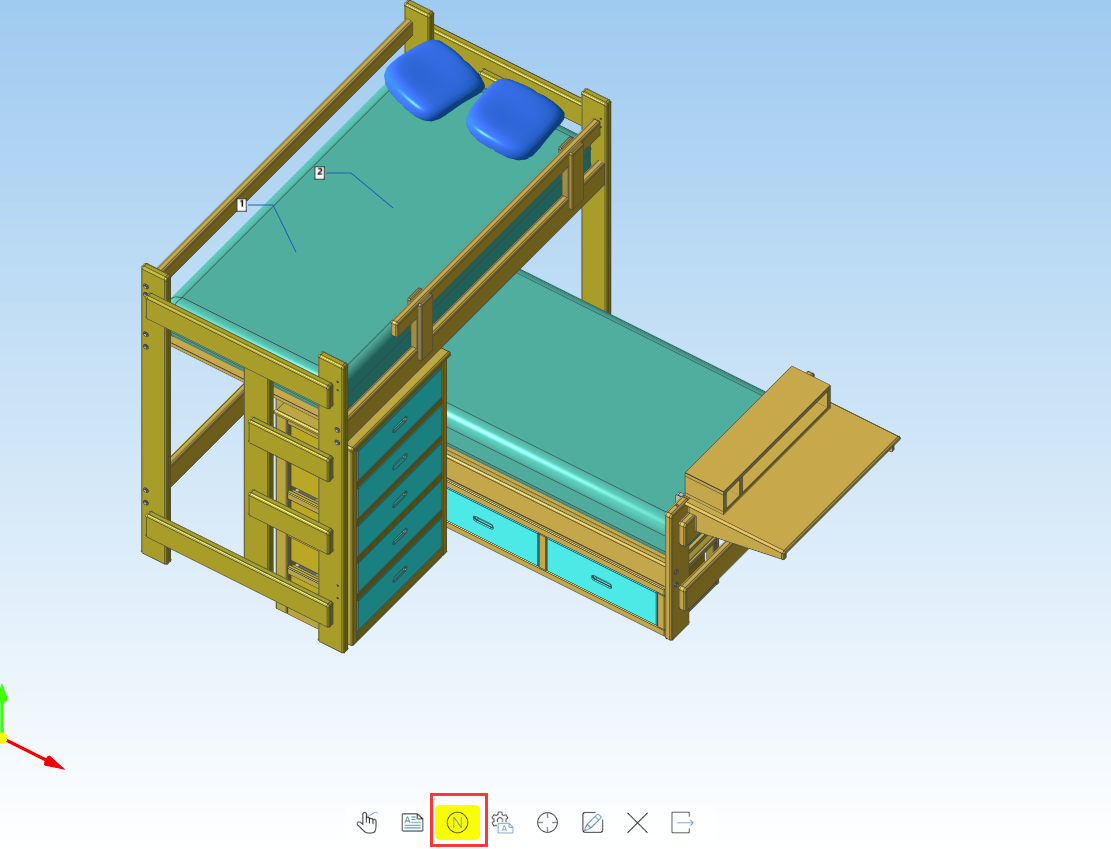

序号批注：点击按钮后进入序号批注模式,选择场景中的指定位置,添加序号批注,如图所示:
零组件批注

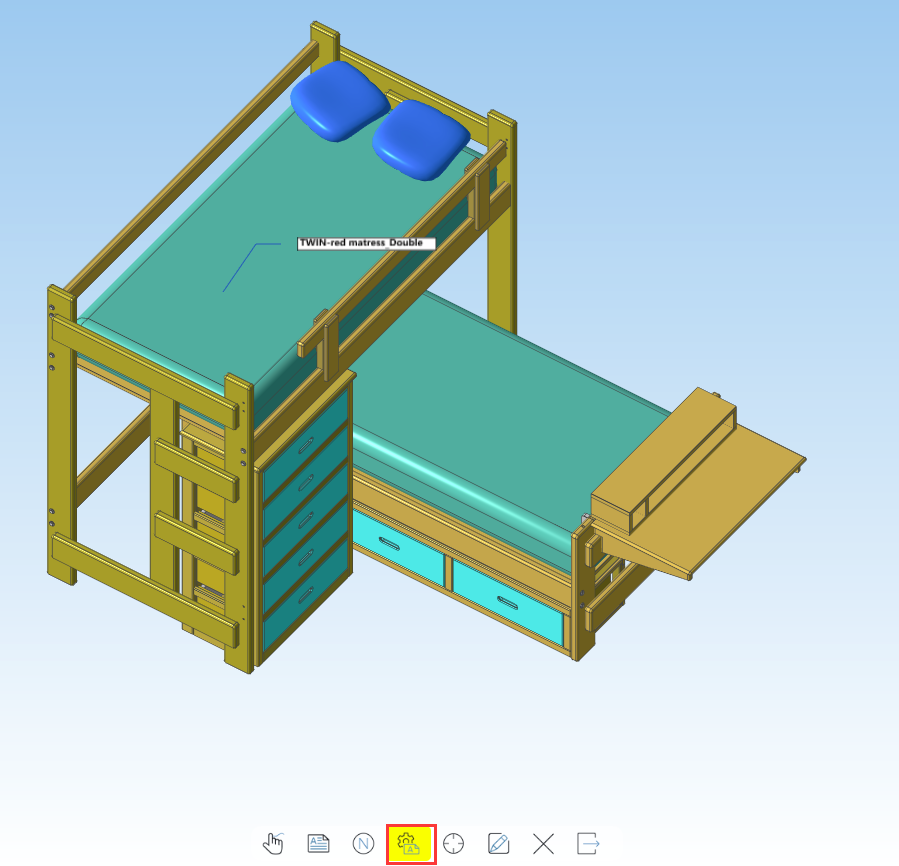

零组件批注：点击按钮后进入零组件批注模式,选择模型点,添加零组件,如图所示:
图片批注
图片批注：点击按钮后进入图片批注模式,选择模型点,输入图片批注名称等信息，添加图片批注,如图所示:
编辑
编辑：选中已添加的批注,点击此按钮,修改批注内容。
删除
删除：选中已添加的批注,点击删除,即可删除选中的批注。
手势批注
手势批注：根据手势滑动在指定场景中添加标记、注释，支持批注颜色的修改，也可撤销上一步操作，退出手势批注在批注功能中可以删除已经确定的手势批注。如图所示：

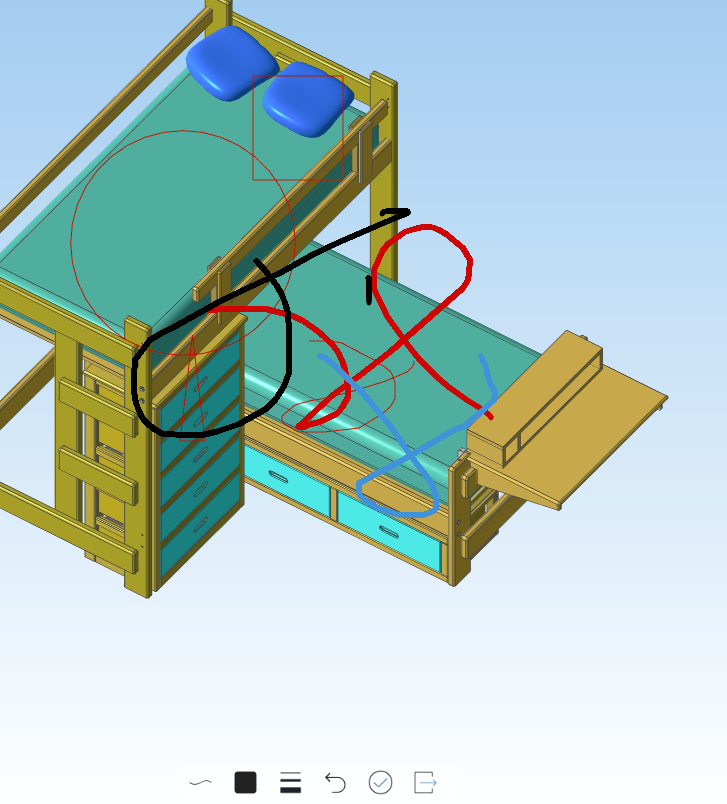

进入手势批注场景后,根据手势滑动在指定场景中添加标记、注释，支持批注颜色和画笔粗细的修改,撤销上一步操作，也可将手势批注绘制到模型上。如图所示:
形状

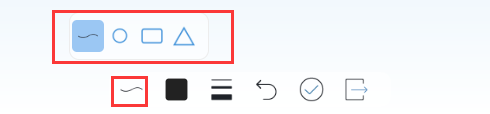

形状：设置手势批注的形状，可选线、圆、矩形、三角形，其中圆、矩形、三角形一次只能绘制一条。如图所示:
颜色

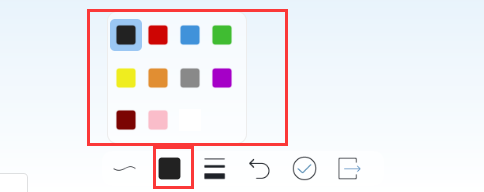

颜色：设置收拾批注线的颜色。如图所示:
粗细

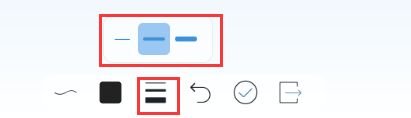

粗细：设置手势批注线的粗细。
撤销
撤销：撤销未绘制到模型上的上一步手势批注。
确定
确定：将绘制的手势批注绘制到模型上。
动画播放

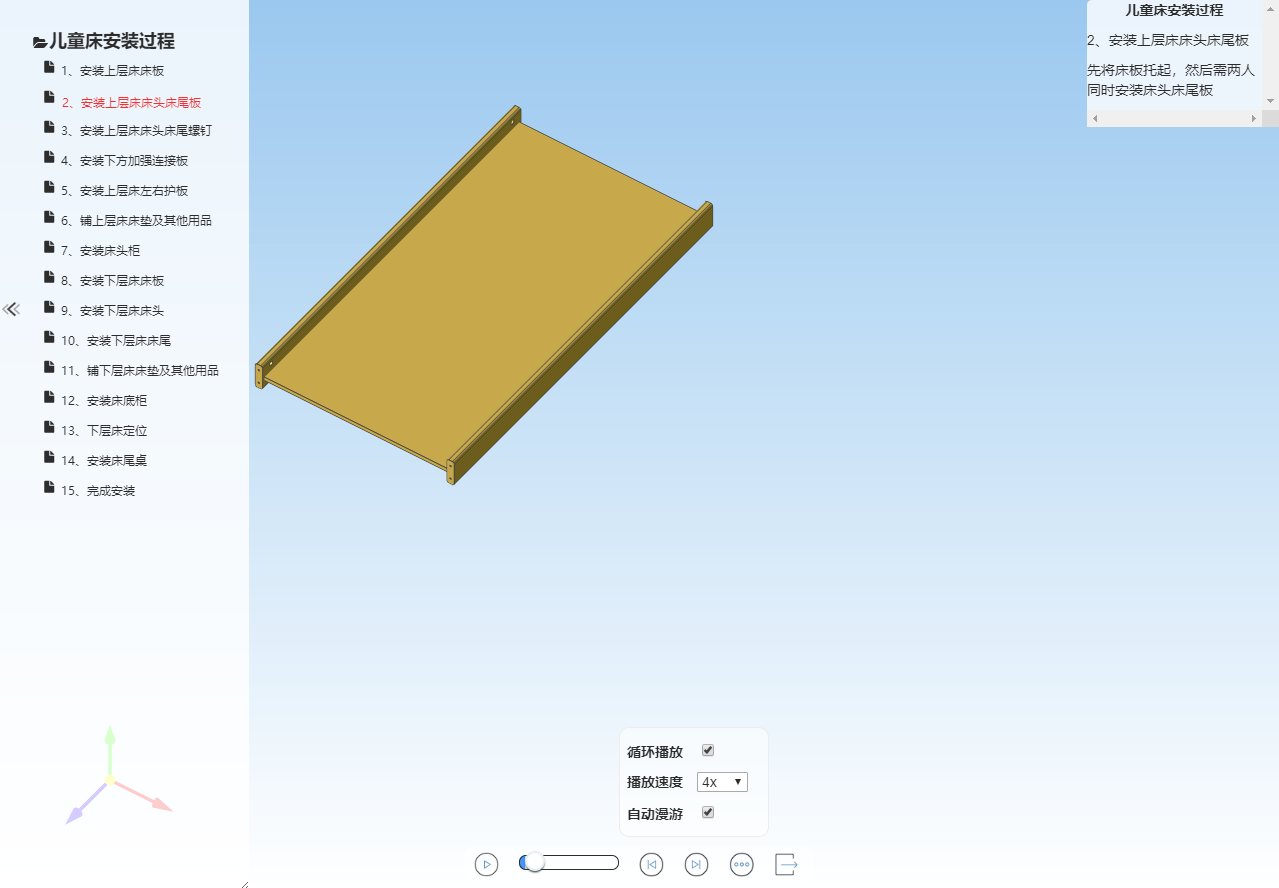

动画播放：点击后进入动画播放模式,实现装配仿真动画的播放,包括开始播放、暂停播放、上一段、下一段、循环播放设置、自动漫游设置、播放倍速自定义等操作,如图所示:
播放：播放动画
暂停：暂停动画播放
播放上一段：播放上一段动画
播放下一段：播放下一段动画
更多：弹出更多动画设置
循环播放：循环播放整个动画效果
自动漫游：播放过程中从不同角度展示动画效果
播放倍速：可以设置不同倍速的播放速度
测量

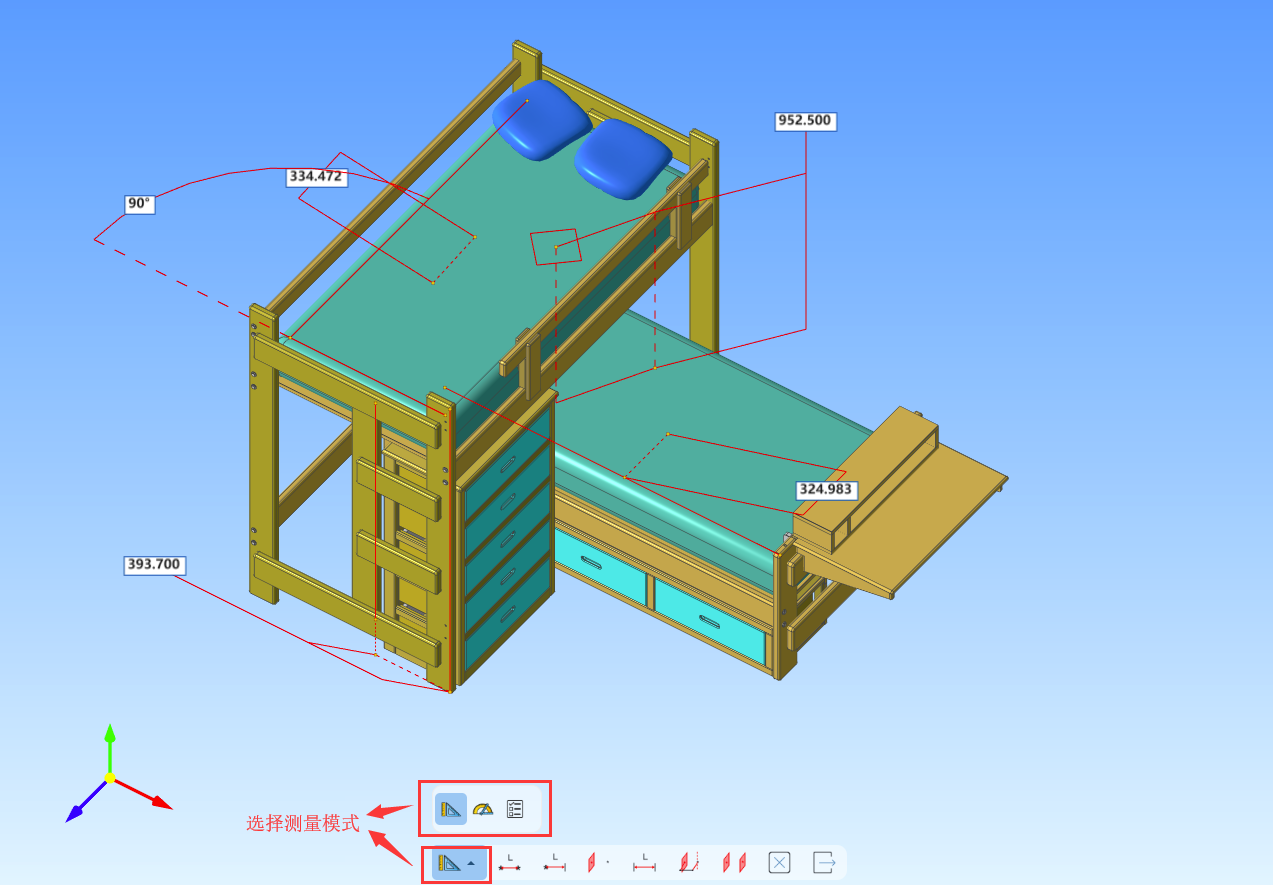

测量：点击后进入测量模式,可以进行距离测量(点点测量、点线测量、点面测量等)、角度测量(线线角度、线面角度、面面角度等)、属性测量(点属性、线属性、面属性、模型属性)等操作,如图所示:
距离测量
点点测量：选择合适的两个测量点后选择一个测量结果显示的位置创建点点测量。
点线测量：先选择测量的线，再选择测量的点，最后选择测量结果显示位置创建点线测量。
点面测量：先选择测量的面，再选择测量的点，最后选择测量结果显示位置创建点面测量。
线线测量：选择合适的两个平行的测量线后选择一个测量结果显示的位置创建线线测量。
线面测量：先选择测量的面，再选择平行于面的测量的线，最后选择测量结果显示位置创建线面测量。
面面测量：选择合适的两个平行的测量面后选择一个测量结果显示的位置创建面面测量。
角度测量
线线角度：选择合适的两个非平行测量线后选择一个测量结果显示的位置创建线线角度测量。
线面角度：先选择测量的面，再选择非平行于面的测量的线，最后选择测量结果显示位置创建线面角度测量。
面面角度：选择合适的两个非平行测量面后选择一个测量结果显示的位置创建面面角度测量。
属性测量
点属性：选择合适的测量点后创建点属性测量。
线属性：选择合适的测量线后创建线属性测量。
面属性：选择合适的测量面后创建面属性测量。
模型属性：选择合适的测量模型后创建模型属性测量。
包围盒尺寸：开启或关闭包围盒尺寸显示，显示包围盒的长宽高。
删除
删除：选择任意一个距离或角度测量结果,点击删除按钮即可删除此测量结果。
剖切

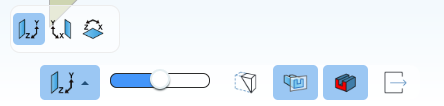

剖切：点击剖切按钮,在底部弹出剖切菜单,如图所示:

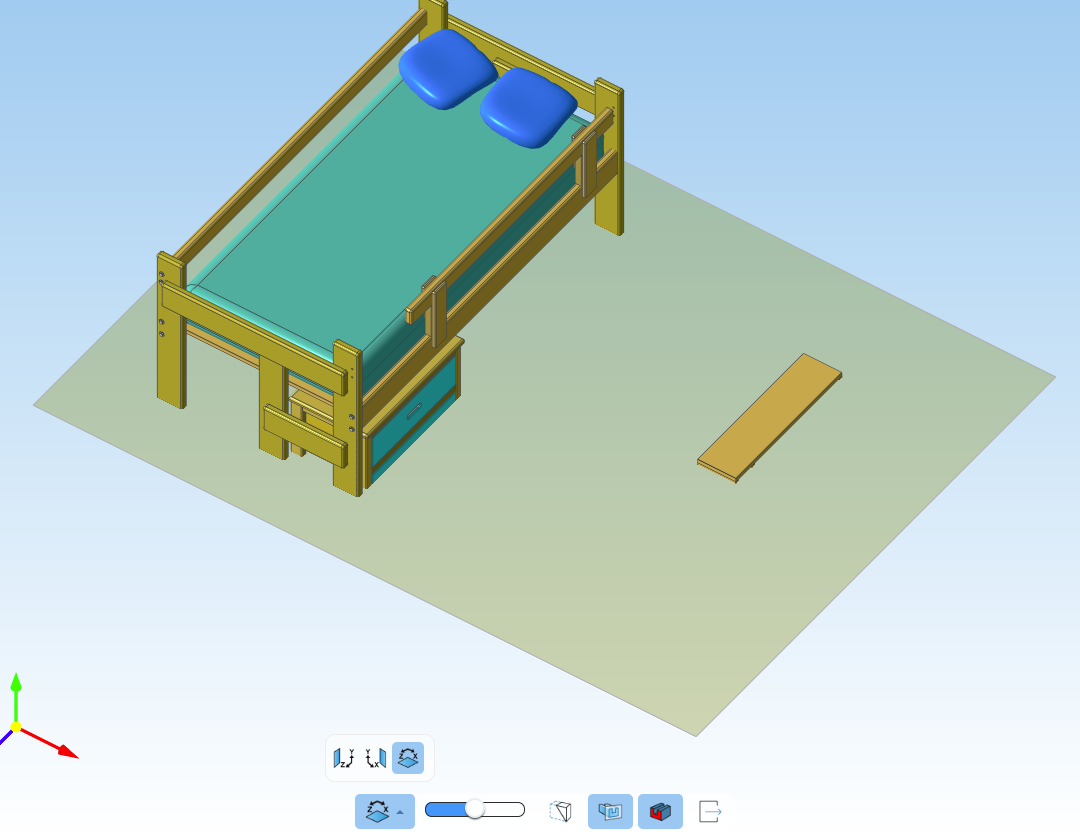

XY平面剖视

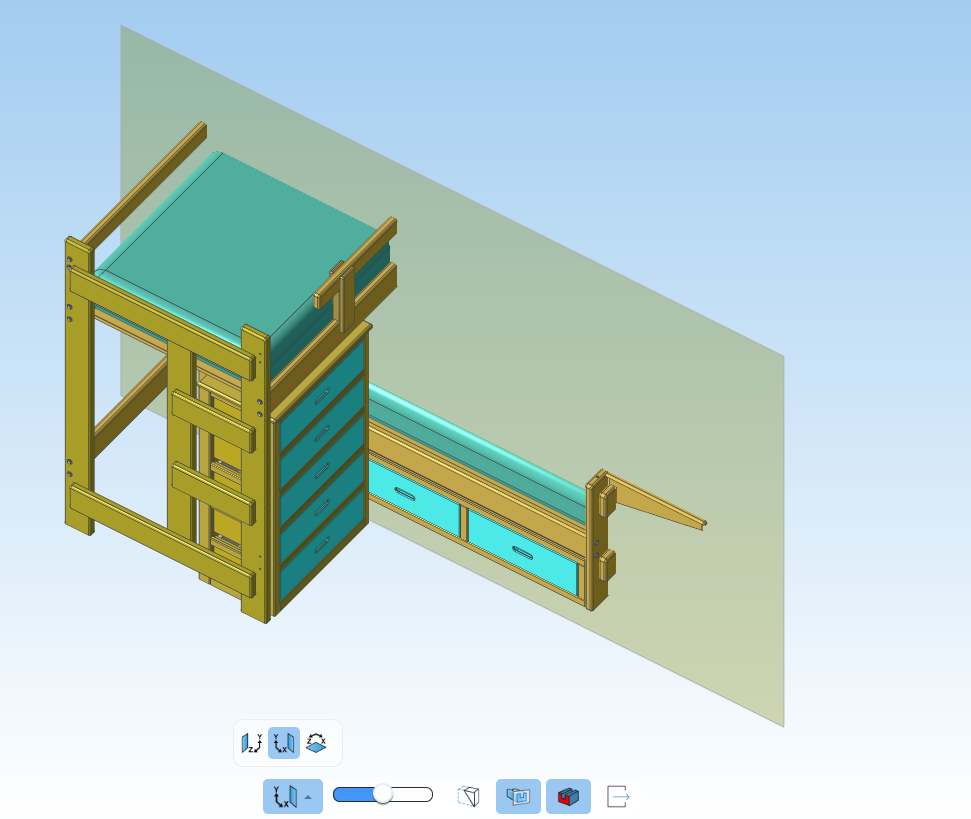

XY平面剖视：剖切并展示XY平面剖视图,如图所示:
YZ平面剖视
YZ平面剖视：剖切并展示YZ平面剖视图,如图所示:
ZX平面剖视
ZX平面剖视：剖切并展示YZ平面剖视图,如图所示:

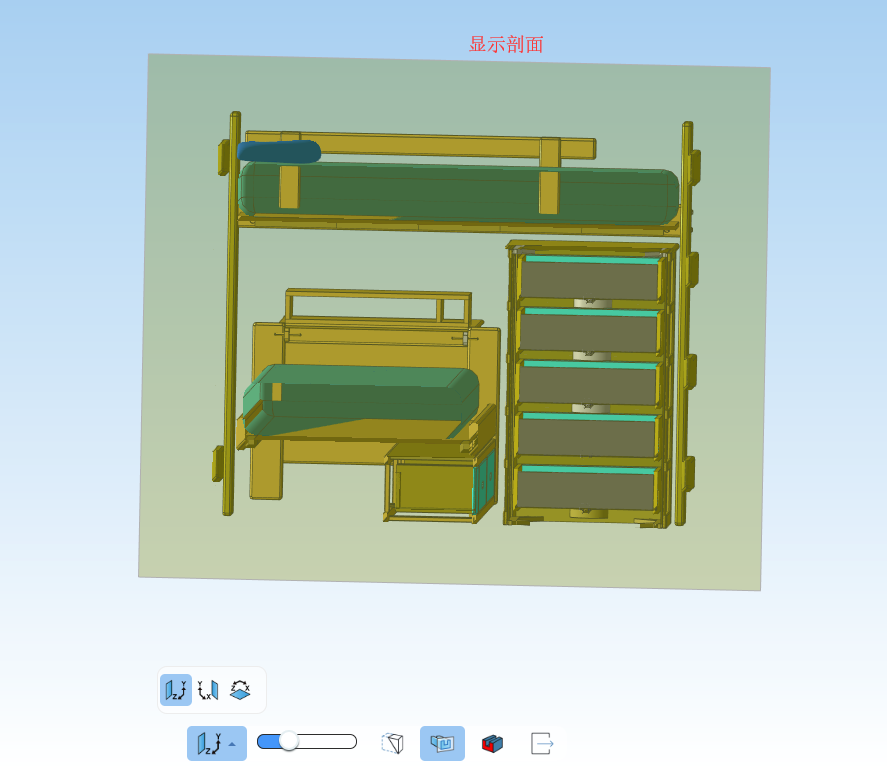

显示剖切面

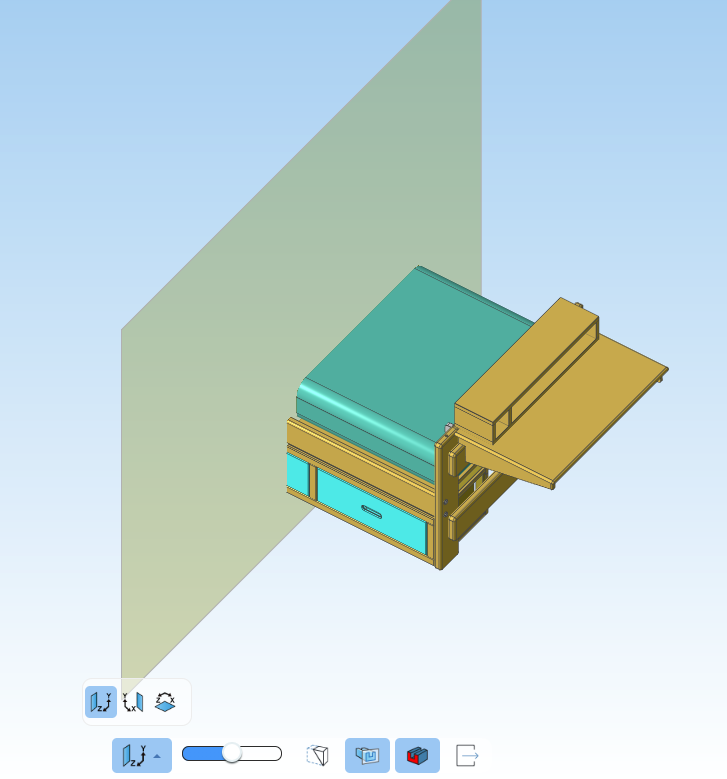

显示剖切面：在切面处显示剖切面,如图所示:

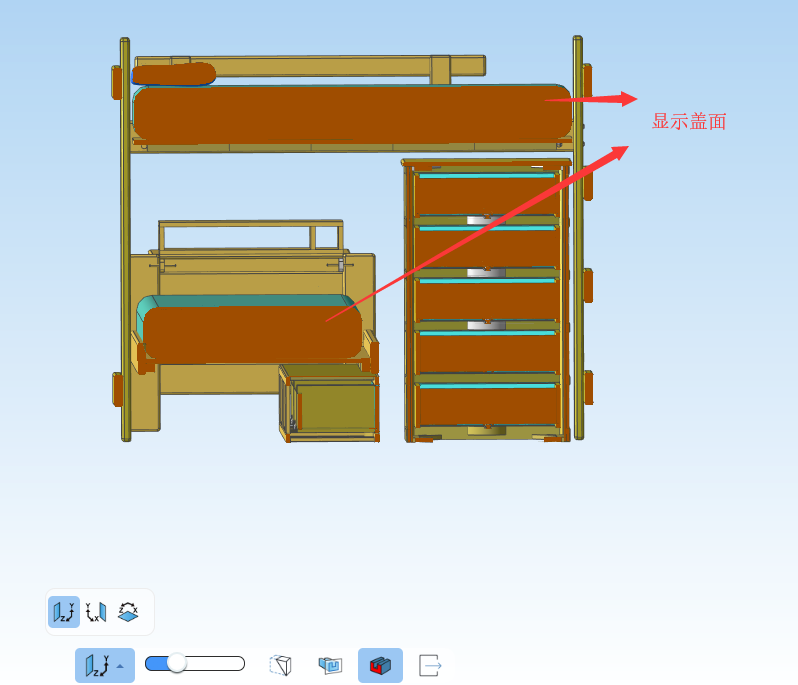

显示盖面
显示盖面：在切面处显示剖切盖面,如图所示:
反向剖视
反向剖视：点击后,将在当前剖视状态下反向剖视。
爆炸图

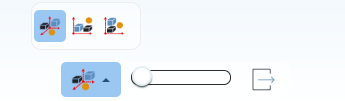

爆炸图：弹出爆炸视图菜单,如图所示:
模型为中心

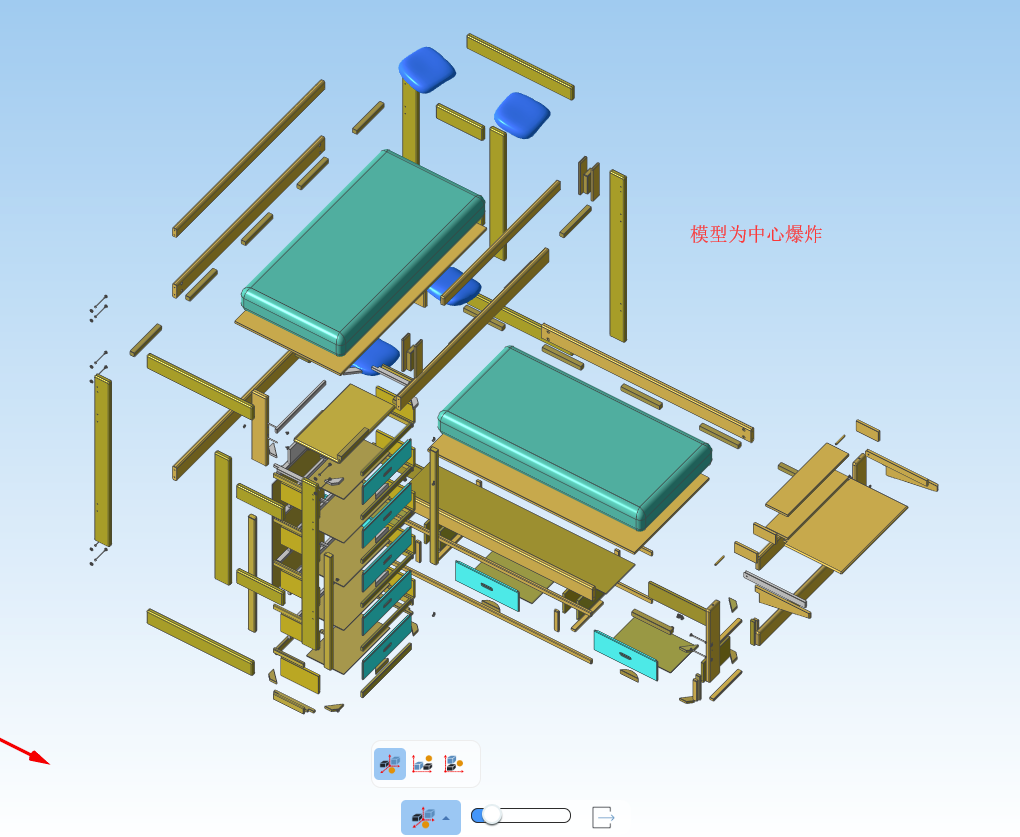

模型为中心：点击后,将以模型为中心显示爆炸图,如图所示:
沿X轴方向

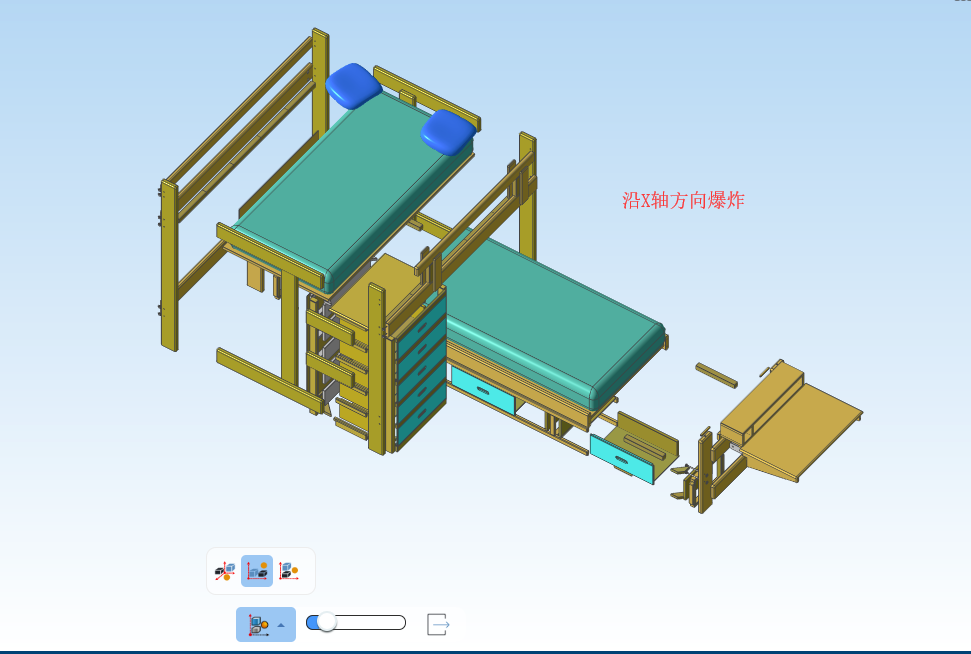

沿X轴方向：点击后,模型以X轴方向进行爆炸,滑动滚轴来控制爆炸程度,如图所示:
沿Y轴方向

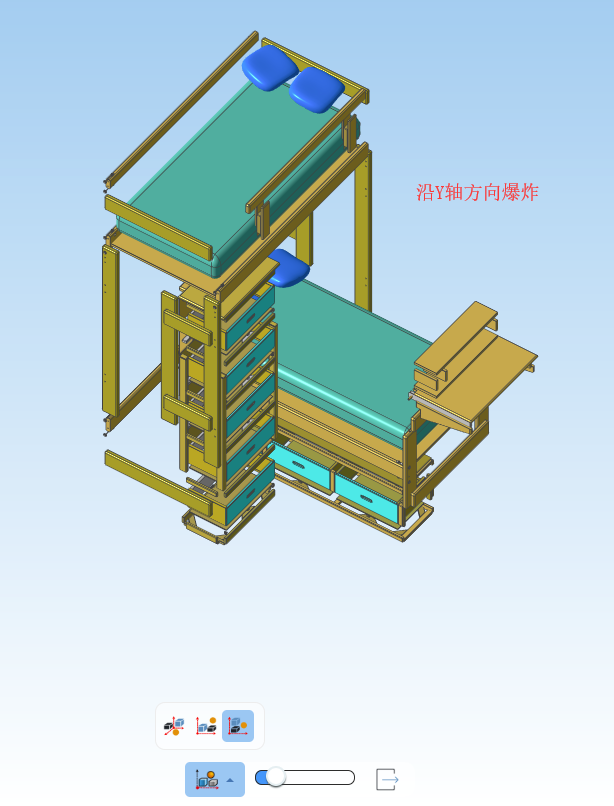

沿Y轴方向：点击后,模型以Y轴方向进行爆炸,滑动滚轴来控制爆炸程度,如图所示:
截图
截图：生成透明背景的截图并提示保存。
模型设置

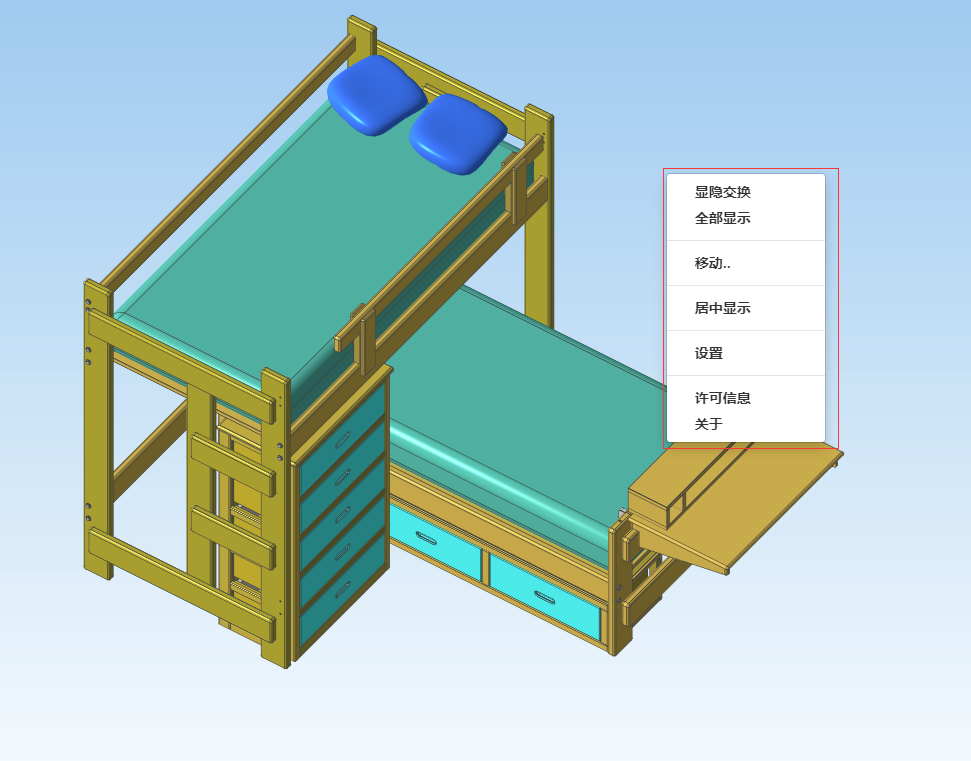

右键操作弹出右键菜单，根据当前是否选中模型可选择不同操作,如图所示:
显隐交换：点击后,将所有模型的显隐状态反转。
全部显示：点击后,将所有模型的显隐状态设置为显示状态。

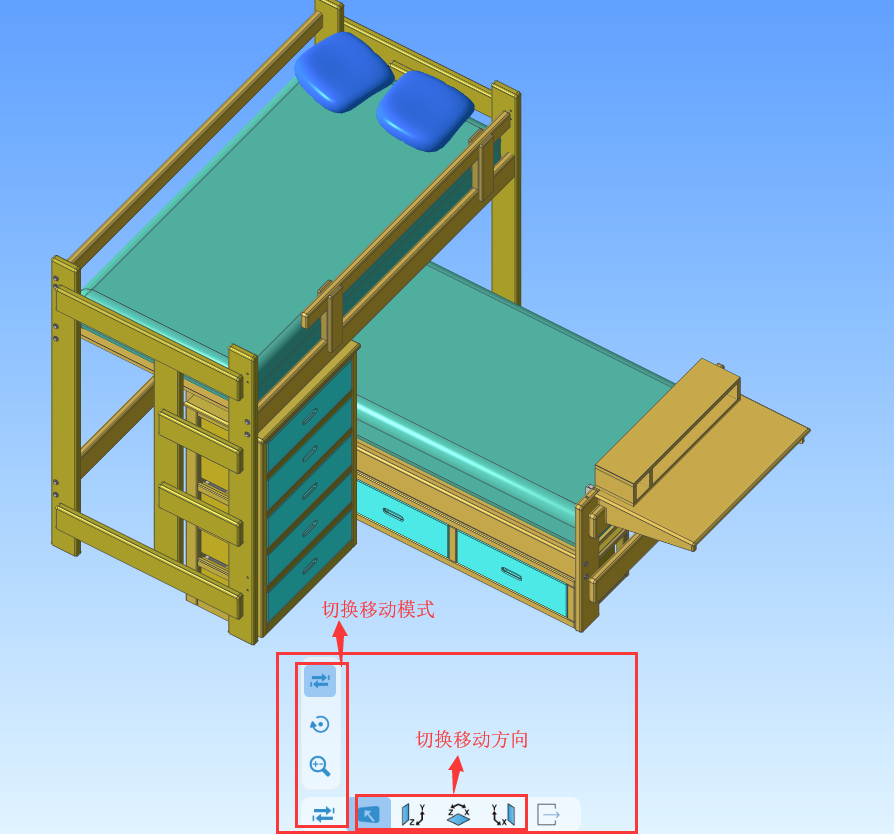

移动：点击后,将进入移动模式，并显示一定工具栏。如图所示。
进入移动模式后可选择移动类别，包括移动，旋转，缩放。也可选择移动的方向，包括沿平面、沿X轴、沿Y轴、沿Z轴。
居中显示：点击后,将所有模型移动到屏幕中心进行显示。

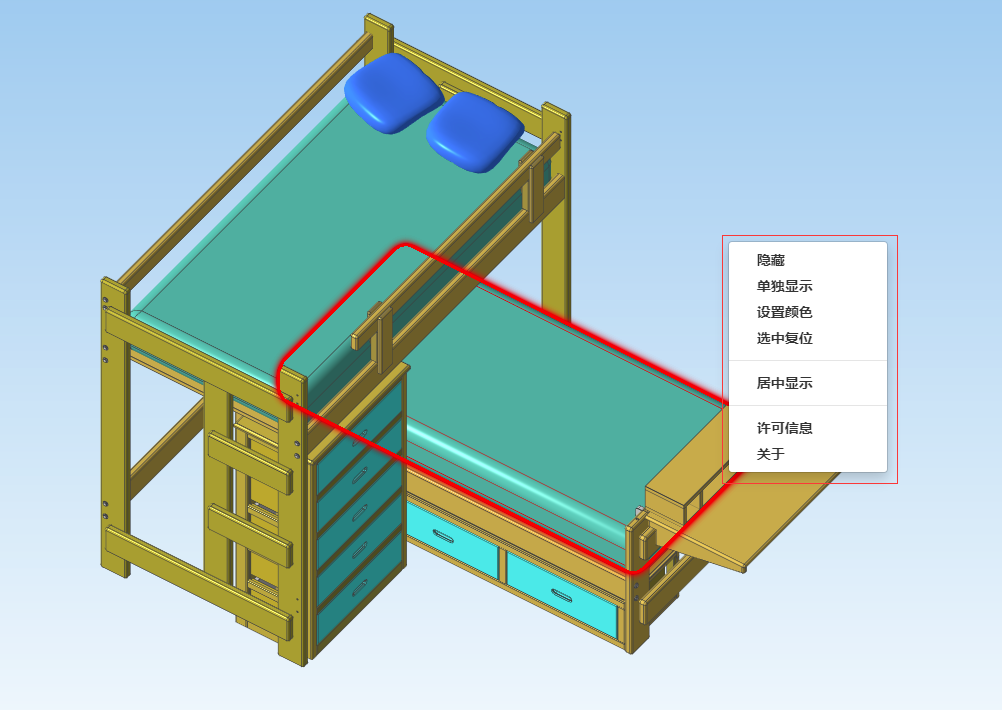

右键操作弹出右键菜单，选中模型时可进行的操作,如图所示:
隐藏：点击后,将选中的模型的显隐状态改为隐藏状态。
单独显示：点击后,将未选中的模型的显隐状态改变为隐藏状态，只显示选中的模型。
设置颜色：点击后,可以对选中模型进行颜色设置。
选中复位：点击后,将选中的模型还原回原来对应装配的位置。
居中显示：点击后,将选中的模型移动到屏幕中心进行显示。
系统设置

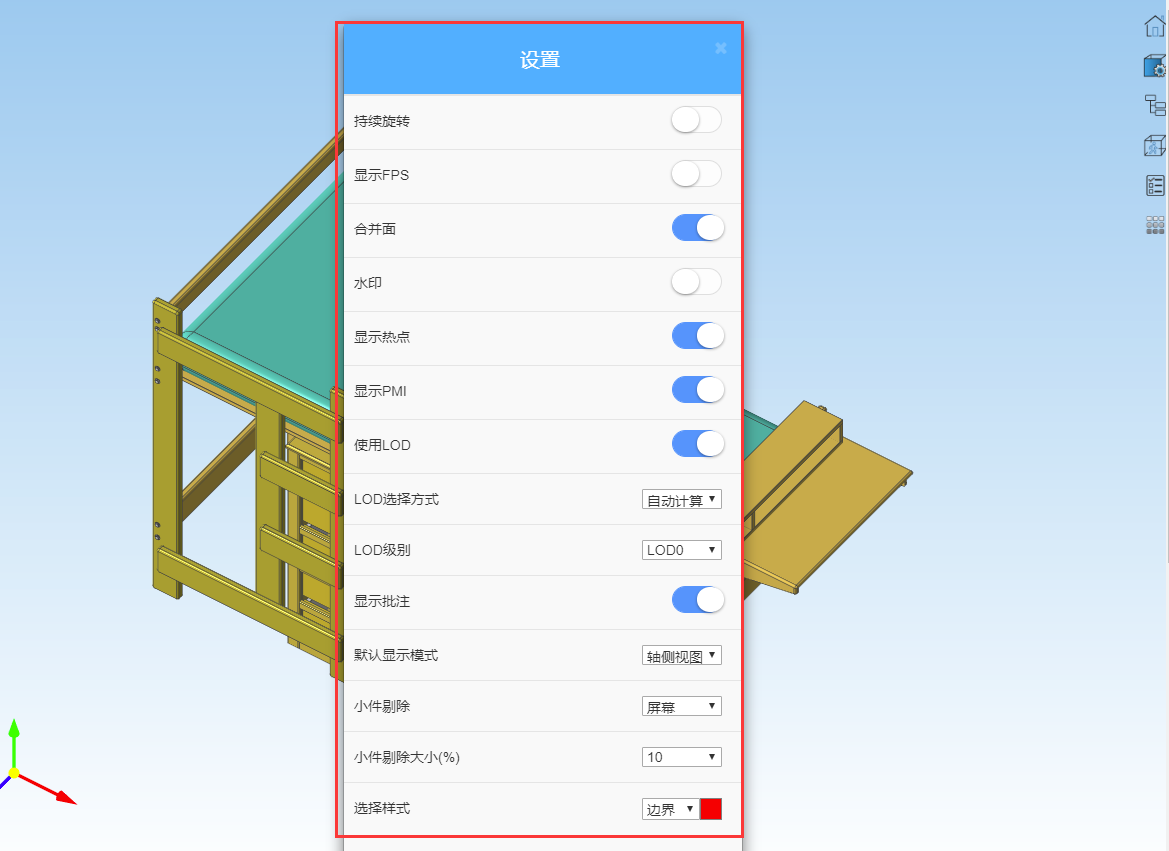

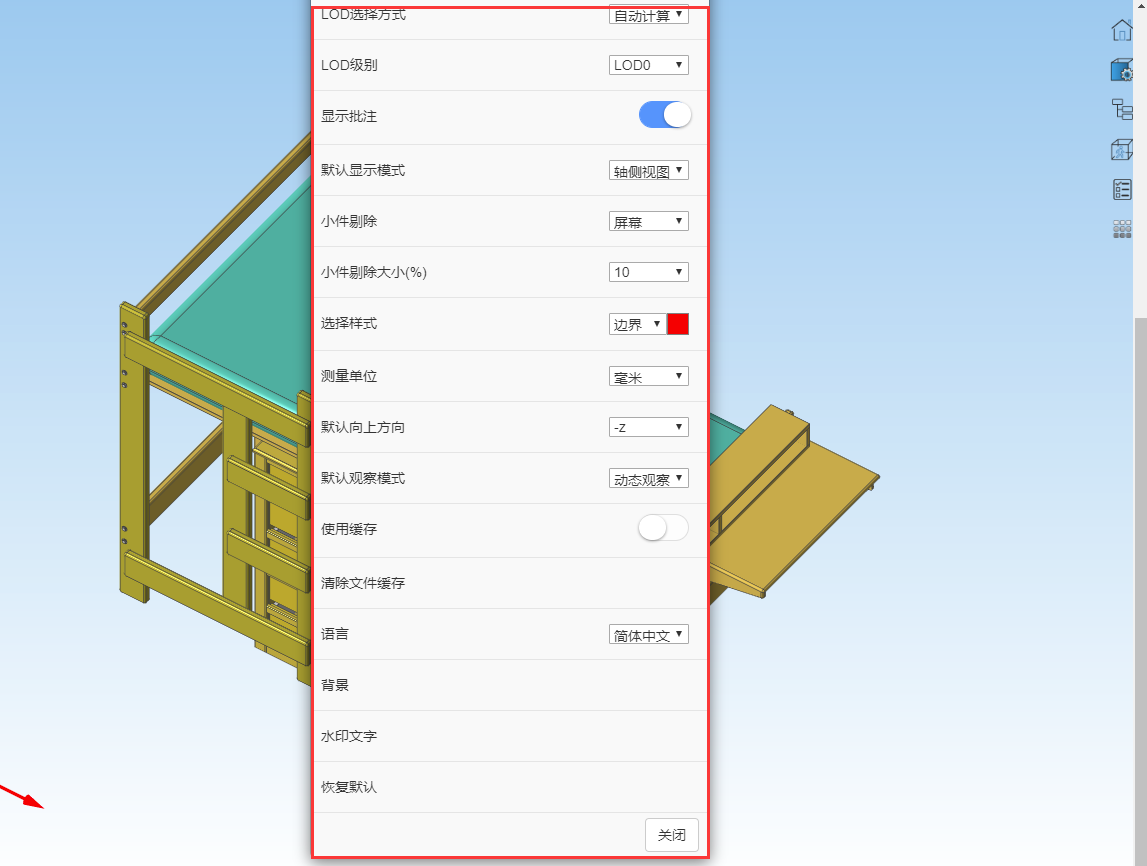

系统设置：右键打开右键菜单，选择设置,弹出设置对话框,如图所示:
显示设置
合并面：开启后，会打开合并面功能，打开时才能进行与线和面相关测量，开启和关闭。
小件剔除模式：分为模型和屏幕模式,模型模式时,小件剔除的模型大小为模型最大包围盒×剔除比例(%),此模式下,
剔除的零件不会随模型的放大缩小而改变,屏幕模式时,小件剔除的模型大小为屏幕宽度×剔除比例(%),此模式下,会剔除相对
于屏幕占一定百分比大小的零件,在零件缩小时会剔除越多,而放大时剔除越少
小件剔除百分比：选择下拉菜单对应的数字后,屏幕上小于该数字大小像素的模型在旋转、平移时会被剔除不显示
选择样式：选择下拉菜单对应的样式后,选择模型时会展示不同的选中效果，点击颜色可以设置选中时高亮颜色
使用LOD：开启后，有LOD的模型会按照LOD进行加载及显示。
LOD选择方式：选择下拉菜单对应的方式后，LOD加载会按照选择的LOD选择方式进行根据LOD级别进行加载。
LOD级别：LOD选择方式为不高于或固定级别时有效，LOD级别为不高于该级别或者固定为该级别LOD加载显示。
背景设置

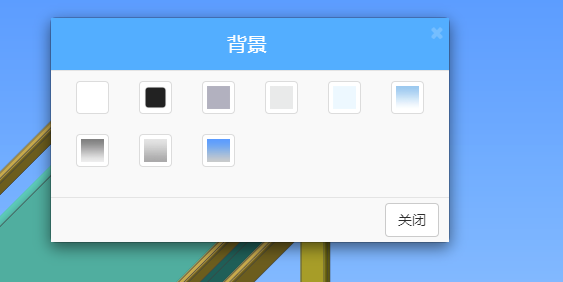

选择对话框中的图片,可设置相应的背景颜色
水印设置
水印：开启后,背景会显示水印文字，默认为SView
水印文字：点击弹出水印文字设置框，可以输入想要设置的背景水印文字，点击确定修改背景水印文字。
其他设置
持续旋转：开启后,模型会根据用户当前旋转的方向和角速度持续旋转
显示FPS：开启后,会实时显示FPS帧数
显示热点：开启后,会实时显示模型中的热点
显示PMI：开启后,会实时显示模型中的PMI
显示批注：开启后,会实时显示模型中的批注信息
默认显示模式：选择打开模型后的默认显示模式，分为轴侧视图、默认视图(自定义视图)、模型属性、播放动画选项
测量单位：测量单位包括毫米、厘米、米、英寸、英尺,可根据需求来设置不同的测量单位实现精确测量
默认向上方向：设置默认的向上方向，可以设置为+x,-x,+y,-y,+z,-z
默认观察模式：设置默认的观察模式，可以设置为自由观察、动态观察、约束观察
使用缓存：开启后打开一定大小的模型会缓存在浏览器中，提高下次打开效率
清除文件缓存：清除缓存的文件信息
语言：实现中英文切换
恢复默认：恢复到当前应用的默认设置状态
关于
许可信息

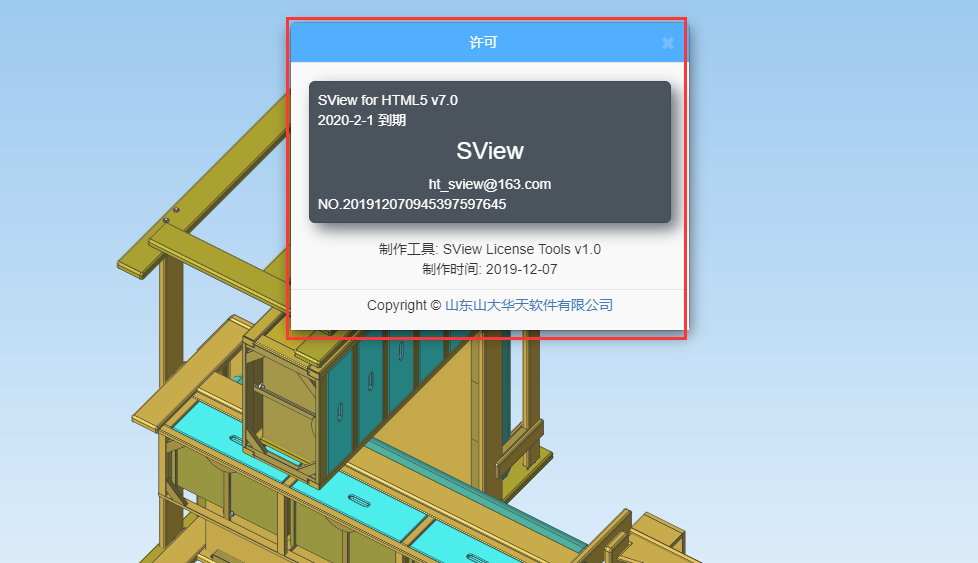

许可信息：查看许可信息,如图所示:

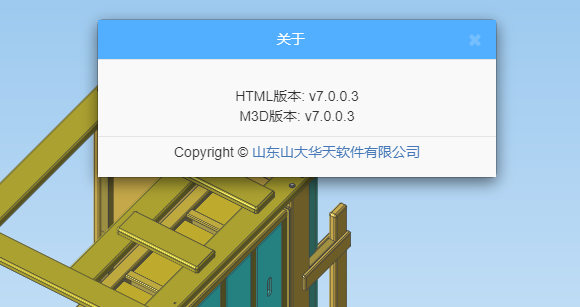

关于
关于：查看关于H5信息,如图所示:
