SView for HTML5 V9.1集成说明书

SView for HTML5 控件提供三维模型基本的浏览、基本三维对象操作、动画播放、颜色设置等功能的实现接口，可实现基本的三维模型展示功能，以便于用户个性化定制属于自己的产品。

集成之前需要熟悉javascript、HTML语言及常用网页代码编辑软件，以便快速准确的集成相关功能界面。

若集成服务为IIS服务，则需添加部分MIME类型：

1、若控件包中含有web.config文件，那么编辑它，查看是否含有类型为".lic"和".svlx"的"mimeMap"标签，若有则跳过第二步；

2、找到IIS服务管理，添加MIME类型，".lic"与".svlx",MIME类型设置为"application/octet-stream"。

注意: 若直接使用控件包中自带的mongoose服务，控件包请勿存放在含有中文的目录下，并且模型名称不可带有中文字符。

详细集成准备如下所示:

集成环境

SView for HTML5 开发库集成需要的环境：

开发环境：常用前端代码编辑器
系统环境: macOS、Linux、windows
运行环境: html5的浏览器推荐使用最新版Chrome浏览器，并且电脑配置以及浏览器支持WebGL

请按照下面步骤进行集成，也可参考H5控件包中demo1.html。

具体步骤

首先将demo中images、js、css、data、lang、lic、res、textures文件夹放入项目中指定位置。

在项目网页中引入css、js文件


<link href="css/bootstrap.css" rel="stylesheet" media="screen" >
<link href="css/common.css" rel="stylesheet">
<link href="css/zTreeStyle/zTreeStyle.css" rel="stylesheet" type="text/css">
<link href="css/meeting/grouppanel.css" rel="stylesheet">
<script src="js/Detector.js"></script>
<script src="js/CryptoJS.min.js"></script>
<script src="js/jquery-3.1.0.min.js" type="text/javascript"></script>
<script src="js/jquery.easyui.min.js" type="text/javascript"></script>
<script src="js/TweenMax.min.js" type="text/javascript"></script>
<script src="js/clipboard.min.js" type="text/javascript"></script>
<script src="js/sview/sview.min.js"></script>
<script src="js/sview/main.js" type="text/javascript"></script>
<script src="js/sview/InitToorbarClick.js" type="text/javascript"></script>
<script src="js/sview/restoreView.js" type="text/javascript"></script>
<script src="js/sview/rightMenu.js" type="text/javascript"></script>
<script src="js/sview/setAnimation.js" type="text/javascript"></script>
<script src="js/sview/settingAbout.js" type="text/javascript"></script>
<script src="js/sview/setTree.js" type="text/javascript"></script>
<script src="js/sview/UIManager.js" type="text/javascript"></script>
<script src="js/sview/command.js" type="text/javascript"></script>
<script src="js/sview/util.js" type="text/javascript"></script>
<script src="js/sview/synergy_base.js" type="text/javascript"></script>
<script src="js/sview/synergy_callback.js" type="text/javascript"></script>
<script src="js/sview/synergy_common.js" type="text/javascript"></script>
<script src="js/sview/synergy_receive.js" type="text/javascript"></script>
<script src="js/sview/synergy_bind_event.js" type="text/javascript"></script>
<script src="js/sview/synergy.js" type="text/javascript"></script>
<script src="js/sview/trtc_synergy.js" type="text/javascript"></script>
<script src="js/bootstrap.min.js" type="text/javascript"></script>
<script src="js/fingerprint2.js" type="text/javascript"></script>
<link href="css/sweetalert/alert.css" rel="stylesheet" type="text/css">
<link href="css/sweetalert/theme.css" rel="stylesheet" type="text/css">
<script src="js/sweetalert/alert.js" type="text/javascript"></script>
<script src="js/bootstrap-contextmenu.js"></script>//右键菜单
<script src="js/zTree/jquery.ztree.core-3.5.js"></script>
<script src="js/zTree/jquery.ztree.excheck-3.5.js"></script>
<script src="js/zTree/jquery.ztree.exedit-3.5.js"></script>
<script src="js/jszip/jszip.min.js"></script>
<script src="js/jszip/jszip-utils.min.js"></script>
<script src="js/html2canvas.js"></script>
<script src="js/nipplejs.min.js"></script>
<script src="js/colpick.js"></script>
<link href="css/colpick.css" rel="stylesheet" type="text/css">
<link href="images/logo.png" rel="shortcut icon" type="text/x-icon">
<script src="js/bootstrap-slider.js" type="text/javascript"></script>
<link href="css/bootstrap-slider.css" rel="stylesheet" type="text/css">
<link href="css/loading-style.css" rel="stylesheet" type="text/css">
<link href="css/sweetalert/sweetalert.css" rel="stylesheet" type="text/css">
<script src="js/sweetalert/sweetalert.js" type="text/javascript"></script>
<script src="js/im/tim-js.js" type="text/javascript"></script>
<script src="js/im/cos-js-sdk-v5.min.js" type="text/javascript"></script>
<script src="js/im/trtc.js" type="text/javascript"></script>

在文档就绪函数中执行sview默认对象的初始化，如下代码所示：


if (!Detector.webgl) {
    Detector.addGetWebGLMessage();
}
var sview0 = null;
$(function() {
	//将H5集成在其他服务器时需配置基础路径，该路径指向H5控件包
	sviewBaseUrl = "/h5/";
	var option = {
		isOpenCrot: false,
		animationStatus: true,
		usem2: false, //为了限制右键菜单混乱而使用的标志符
		isOpenJoystick: false,
		walkingMode: false,
		usePMI: true,
		pmiServer: "https://service.sv3d.cn/9.1/file",
		decryptoFile: false, // 配置加密文件密钥
	};
	//第一个参数为可视化浏览所需的div标签的id
	//第二个参数为定义的参数变量
	sview0 = initSView("sview0",option);
	//initSView之后需将基础路径设置到sview中
	sview0.SetSViewBaseUrl(sviewBaseUrl);

	//若不需开启在线视图等在线功能，则不需要配置
	sview0.setParameter("ServerViewUrl", "http://service.sv3d.cn");
	//若不需开启在线视图等在线功能，则不需要配置
	sview0.setParameter("SViewAPIUrl", "http://service.sv3d.cn");
	//协同会议服务器地址，若不使用协同会议功能，则不需要配置
	//协同会议功能集成需要用到文档服务以及协同会议服务
	sview0.setParameter("timServerUrl", "http://service.sv3d.cn");
	//若不需开启在线视图等在线功能，则不需要配置
	sview0.setParameter("userId", "");
	//未开启在线视图等在线功能时，该值可设置为空字符串
	sview0.setParameter("fileId", "");
	sview0.setParameter("user", "游客");
	sview0.setParameter("userFileId", "");
	sview0.setParameter("uniqueId", "");
	try {

		//打开多个文件
		//参数1多个svlx文件路径的集合。
		//中文时需增加服务端utf-8路径配置。
		//var ret = sview0.open(["models/24-09-01.u3d.svlx","models/24-09-01.u3d.svlx"]);
		//若开启多线程下载配置，则打开路径需传递绝对路径，例如打开mongoose服务后ip地址+端口号为http://127.0.0.1:8080,模型存放路径为控件包中models文件夹，则打开路径需修改为：
		//var ret = sview0.open(["http://127.0.0.1:8080/models/24-09-01.u3d.svlx","http://127.0.0.1:8080/models/24-09-01.u3d.svlx"]);

		//打开一个svlx文件
		//参数1  svlx文件路径。
		//参数2  svlx文件是否是本地文件
		//中文时需增加服务端utf-8路径配置。
		//var ret = sview0.open("models/24-09-01.u3d.svlx",true);
		//若打开分散文件并开启多线程下载配置时，需将打开路径设置为绝对路径，例如打开mongoose服务后ip地址+端口号为http://127.0.0.1:8080,模型存放路径为控件包中models文件夹，则打开路径需修改为：
		//var ret = sview0.open("http://127.0.0.1:8080/models/24-09-01.u3d.svlx",true);

		//打开多个svlx文件,并有模型对应的唯一标识
		//参数1  svlx文件路径集合。
		//参数2  模型对应的唯一标识的集合,与路径一一对应
		//中文时需增加服务端utf-8路径配置。
		//var ret = sview0.open(["models/24-09-01.u3d.svlx","models/24-09-01.u3d.svlx"],["uuid1","uuid2"]);
		//若开启多线程下载配置，则打开路径需传递绝对路径，例如打开mongoose服务后ip地址+端口号为http://127.0.0.1:8080,模型存放路径为控件包中models文件夹，则打开路径需修改为：
		//var ret = sview0.open(["http://127.0.0.1:8080/models/24-09-01.u3d.svlx","http://127.0.0.1:8080/models/24-09-01.u3d.svlx"],["uuid1","uuid2"]);

		//打开一个或多个本地jsvl或者obj文件
		//参数1  jsvl或者obj模型路径,数组格式。
		//参数2  顶级模型名称
		//参数3  压缩包内模型格式
		//中文时需增加服务端utf-8路径配置,jsvl或者obj格式需要添加至压缩包内进行打开多个模型需添加至多个压缩包内。
		//var ret = sview0.open(["models/24-09-01.u3d.zip","models/24-09-01.u3d.zip"],"topAssemblyName","obj/jsvl");

		//打开一个jsvl或者obj文件
		//参数1  jsvl或者obj模型路径。
		//参数2  是否是本地文件
		//参数3  压缩包内的文件名,可能与压缩包名称不一致
		//参数4  压缩包内文件格式
		//中文时需增加服务端utf-8路径配置,jsvl或者obj格式需要添加至压缩包内进行打开。
		//var ret = sview0.open("models/24-09-01.u3d.zip",true,"24-09-01.u3d","obj/jsvl");

		if(!(ret==""||ret==undefined))
		{
			alert(ret);
		}
	} catch (e) {
		alert("无法正常打开，请检查原始模型是否正确或联系客服人员！");
		$("#jdzw").css("width", "100%");
		$("#jdz").html("无法正常打开，请检查原始模型是否正确或联系客服人员！");
	}
});

若内网环境，需对控件包中js/sview/loadFile.js进行编辑，将parseHTML方法中设置fileId部分屏蔽，如下代码所示：


// if(a.innerHTML==="flight engine.svlx"){
				 // fileJSON["fileId"] = "e1c254f6637f400095d220482cb4e92b";
             // }else if(a.innerHTML==="girl.svlx"){
				 // fileJSON["fileId"] = "dc8bd6961a214c879709fd6f5d5c98cd";
             // }else if(a.innerHTML==="jian-10.svlx"){
				 // fileJSON["fileId"] = "b66c3da65acc453ca634b58109d447a2";
             // }else if(a.innerHTML==="ring.svlx"){
            	 // fileJSON["fileId"] = "d57790c0ea244a7c9e58fa8502c83572";
             // }else if(a.innerHTML==="workshop.svlx"){
            	 // fileJSON["fileId"] = "a51f919a3d124a5687041d1b36888259";
             // }else if(a.innerHTML==="Camera.svlx"){
            	 // fileJSON["fileId"] = "0c3d0be279ad471d935b8dbc2bd84948";
             // }else if(a.innerHTML==="Cup Mold.svlx"){
            	 // fileJSON["fileId"] = "55509bcdc8c14373a75107738ec31417";
             // }else if(a.innerHTML==="Wankel Engine.svlx"){
            	 // fileJSON["fileId"] = "97eada03361041a2b870e6e61c828132";
             // }
			 // else if(a.innerHTML==="DamagedHelmet-DayLight.svlx"){
            	 // fileJSON["fileId"] = "89ab6885b6994d3fa0a88270917c17d1";
             // }
			 // else{
            	fileJSON["fileId"] = "";
             // }

若打开分散文件，需将所有分散文件存放在同一目录下，打开主装配件即可，同时打开分散文件或者多文件打开时，需将模型选择界面代码(index.html)做一下调整，将请求文件夹时路径修改为绝对路径，如下代码所示：


$(document).ready(function () {
	filePathList.push({"path":"./models/","name":"models"});
	//需修改为绝对路径，例如打开mongoose服务后ip地址+端口号为http://127.0.0.1:8080,则修改为
	//filePathList.push({"path":"http://127.0.0.1:8080/models/","name":"models"});
	requestFloder("./models/");
	//需修改为绝对路径，例如打开mongoose服务后ip地址+端口号为http://127.0.0.1:8080,则修改为
	//requestFloder("http://127.0.0.1:8080/models/");
	if (window.ActiveXObject || "ActiveXObject" in window) {
	$("#upload").removeClass("hide");
	} else {
		$("#upload").removeClass("hide");
	}
});

根据api文档中接口所示，用js或jquery进行所需功能的调用即可。

缓存说明

Cookie:由SView H5记录修改的配置信息，方便下次打开时设置为上次修改配置信息，例如：修改背景颜色后，刷新页面，会从Cookie中获取修改的背景颜色并设置显示出来

IndexDB:由SView H5缓存下载的模型文件，方便下次打开时减少网络请求时间，可以通过配置进行设置是否需要缓存；存储的只有模型文件数据

浏览器缓存:网页请求js或css后会有本身的缓存数据，同样是减少网页的加载时间，可以通过<script>标签引入js时，在路径中添加时间戳来避免这个缓存，与SView H5无关

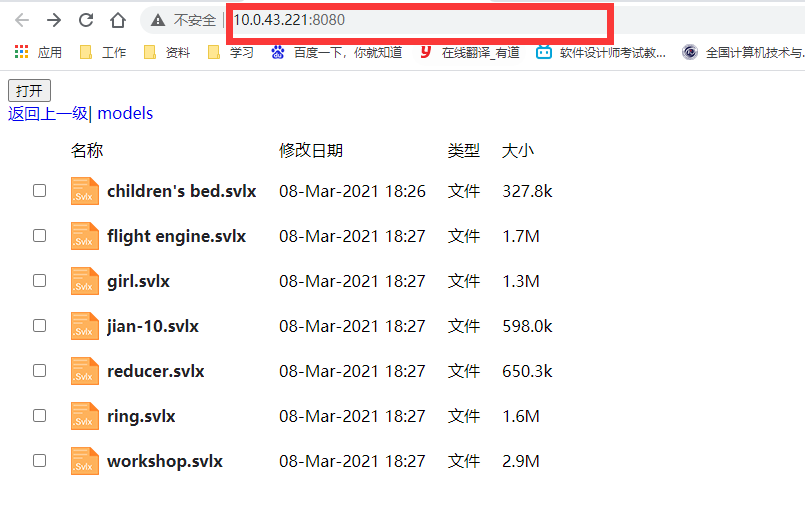

找到mongoose-free-6.5.exe，运行此软件，开启web测试服务，并在谷歌浏览器访问服务地址。

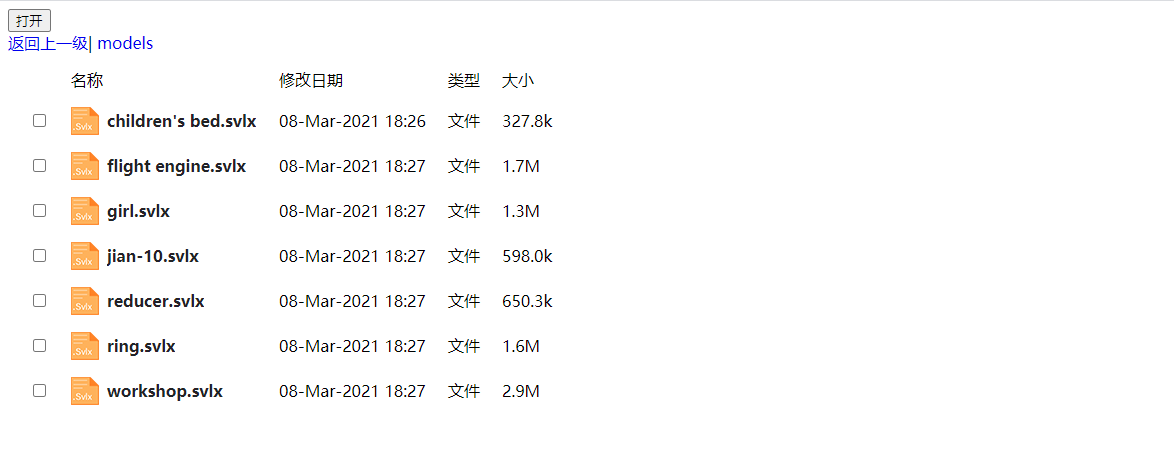

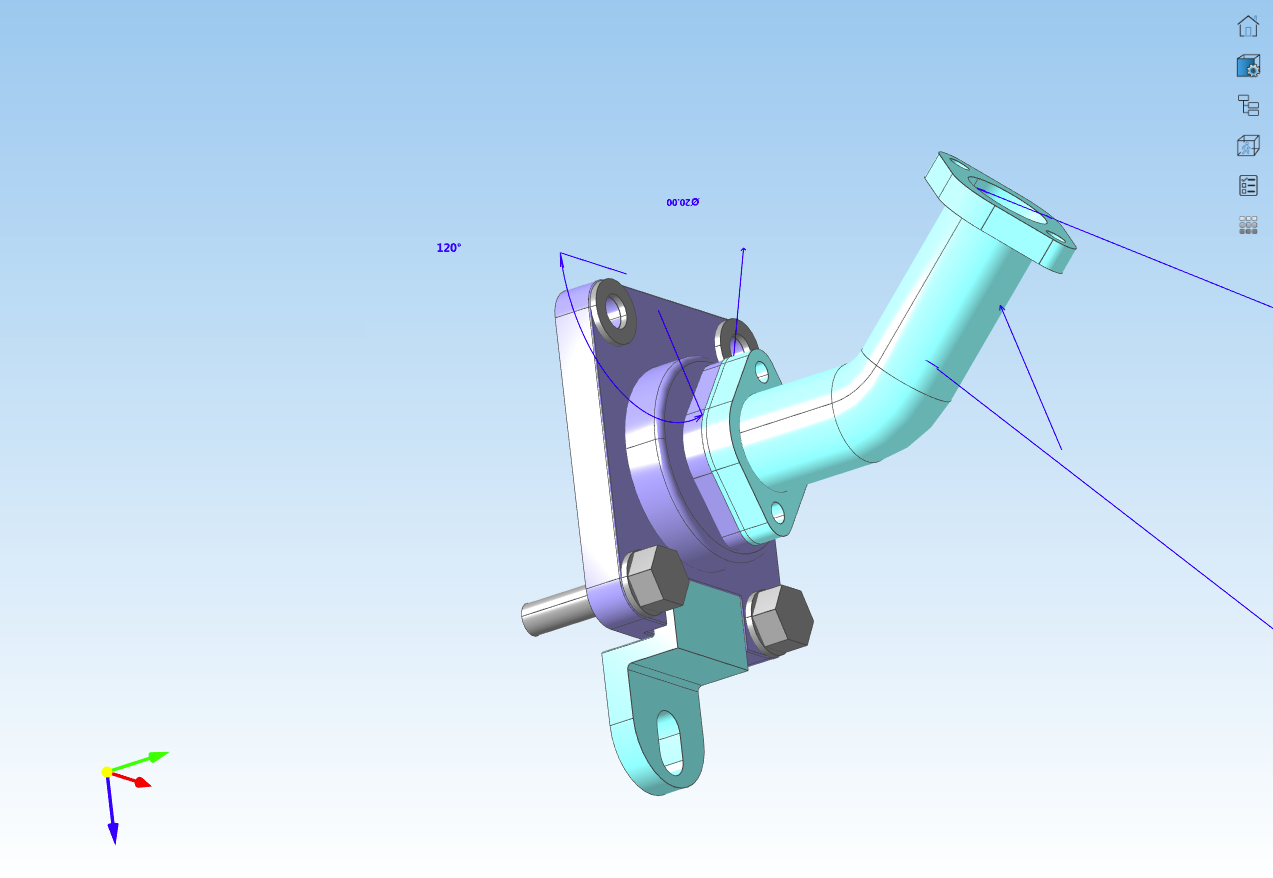

点击模型名称，进入模型预览页面。
打开其他模型：
将模型复制到H5包中models文件夹，刷新web测试服务页；
点击模型名称，进入模型预览页面。

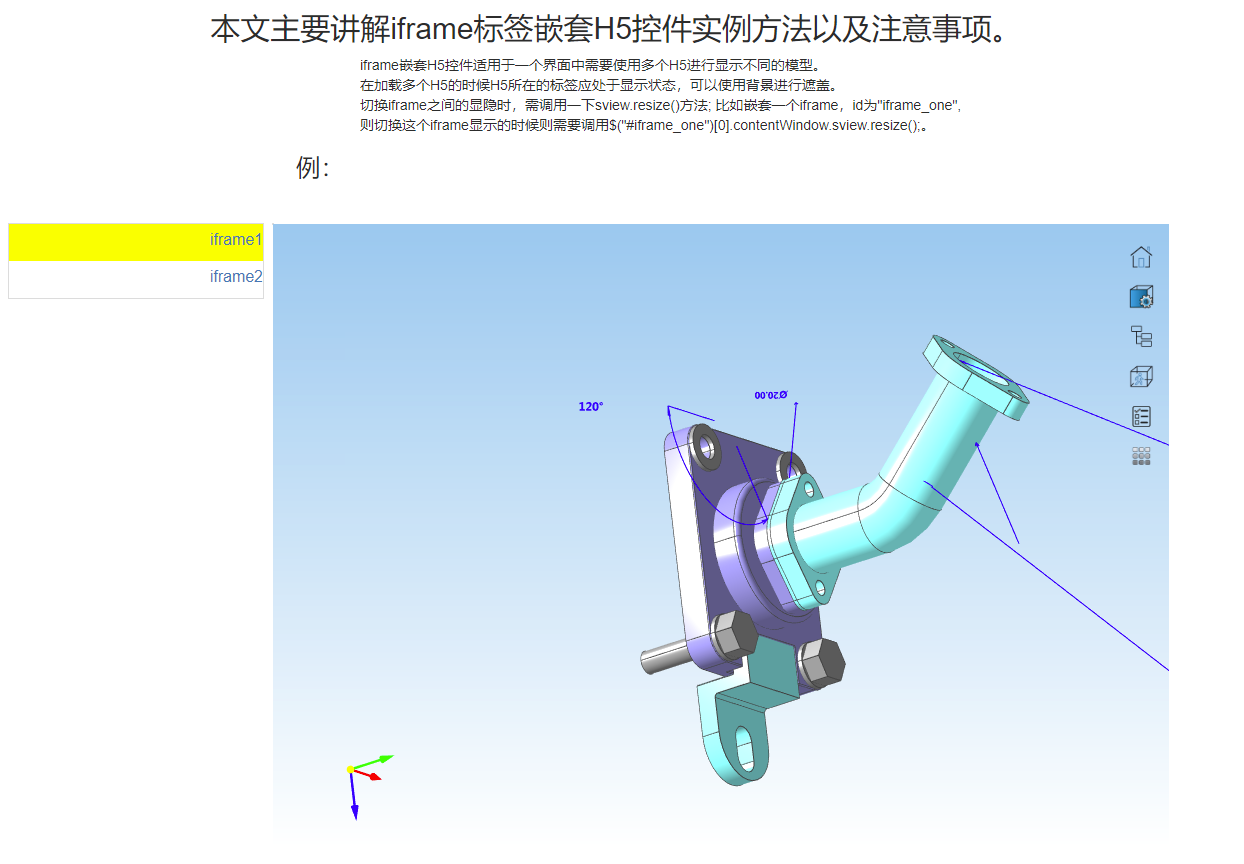

iframe标签嵌套使用说明，在web测试服务页面地址栏原地址后添加"/iframe_used.html",回车进入iframe_used.html。

查看日志:

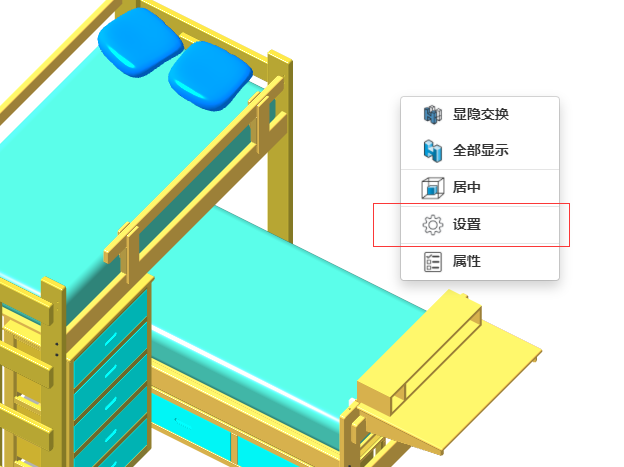

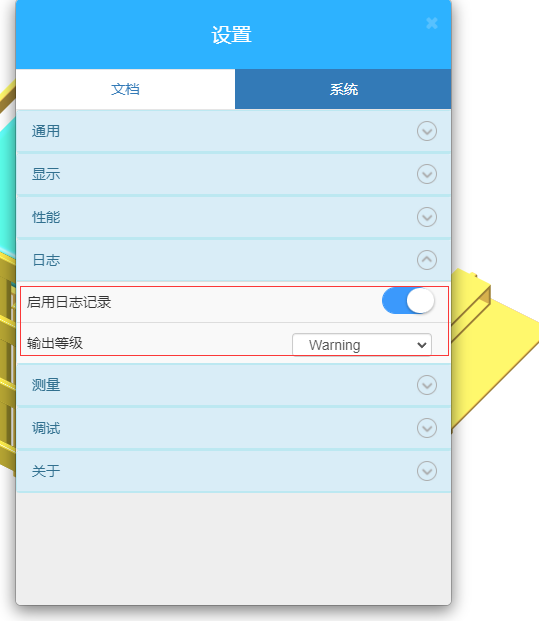

在浏览窗口使用鼠标右键，依次选择"设置"->"系统"->"日志"，然后开启"启用日志记录"配置，根据需要修改日志输出等级；

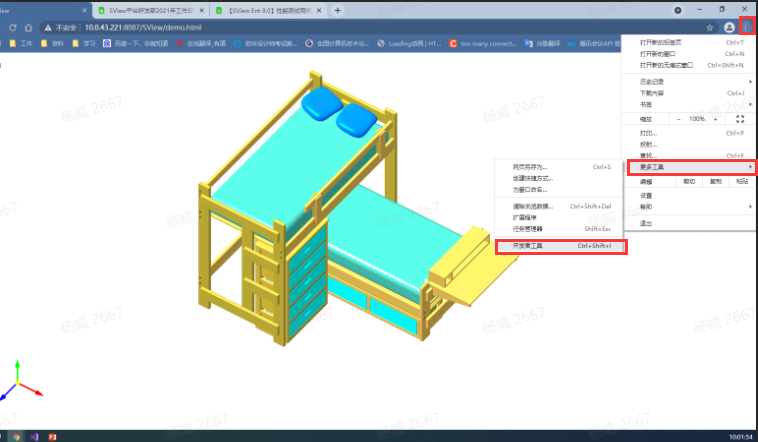

打开浏览器的开发者工具，以Chrome浏览器为例：在浏览标签按"F12",或点击浏览器左上角"更多"->"更多工具"->"开发者工具"，

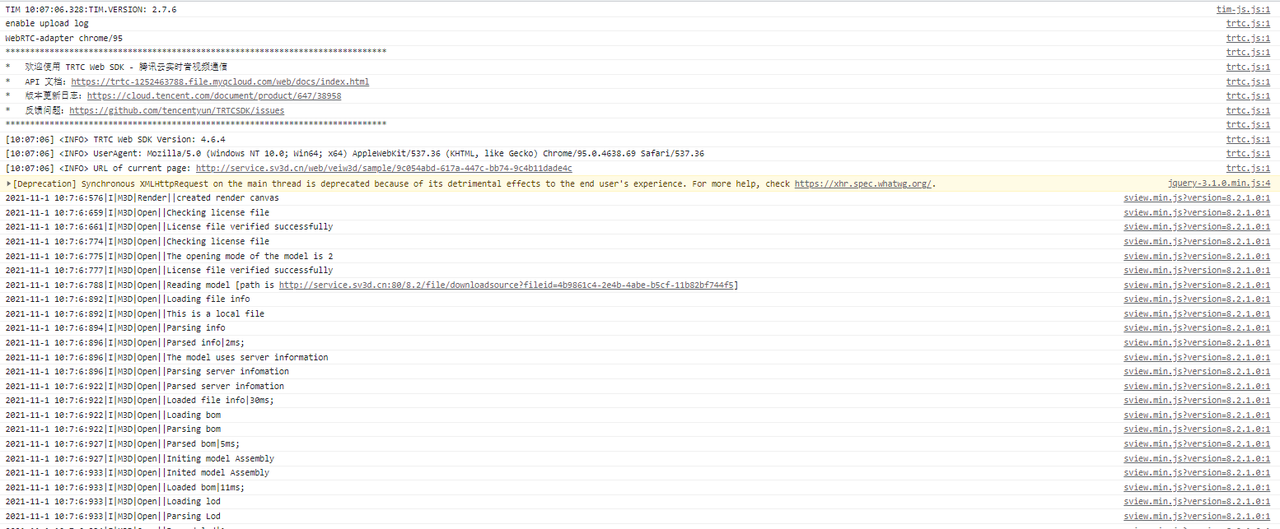

在打开的开发者工具页面选择"Console"页面，该页面会有当前的日志输出，
需注意：重新刷新页面后日志也会随之刷新，不会保留之前打印的日志，若出现错误日志，可以根据日志内容定位出错位置，
使用IIS服务时提示许可错误或模型请求失败404:
检查IIS服务MIME类型是否添加了".lic"与".svlx",若已添加请检查许可文件是否正确和请求路径是否正确。
启动mongoose服务报错：error starting server on port 8080: failed to open listener：
关闭机器上占用8080端口的服务，或添加配置文件，将端口号修改其他未被占用的端口。
查看版本号：

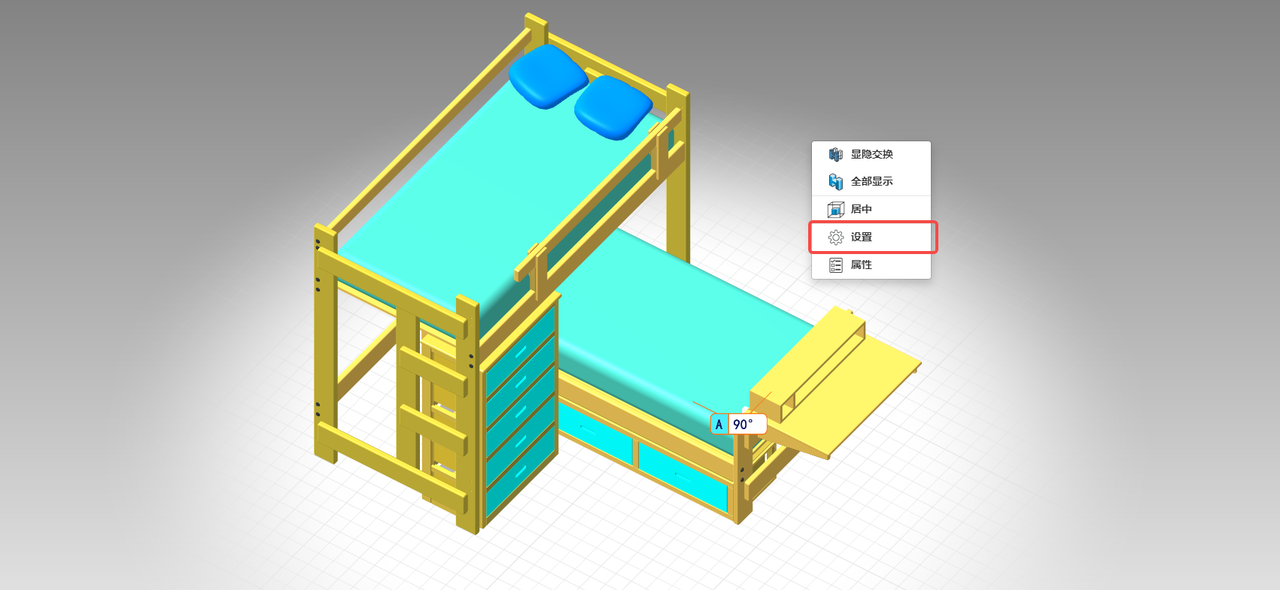

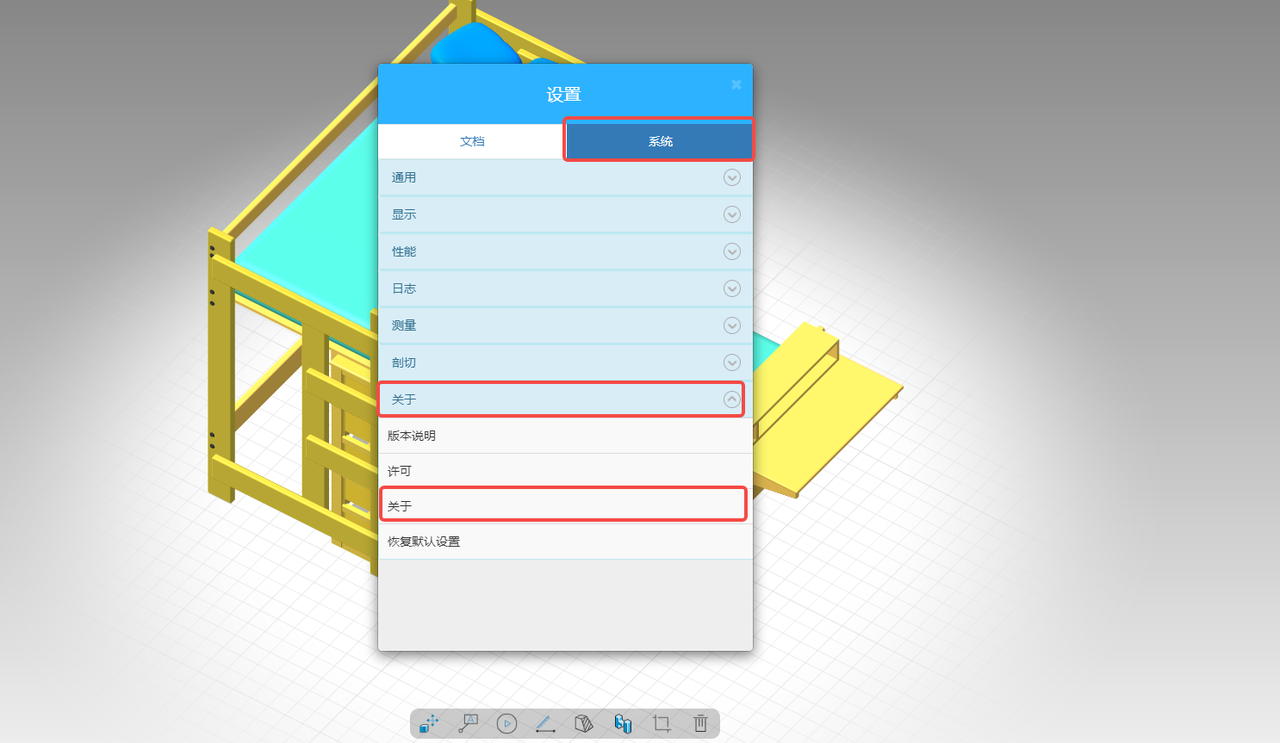

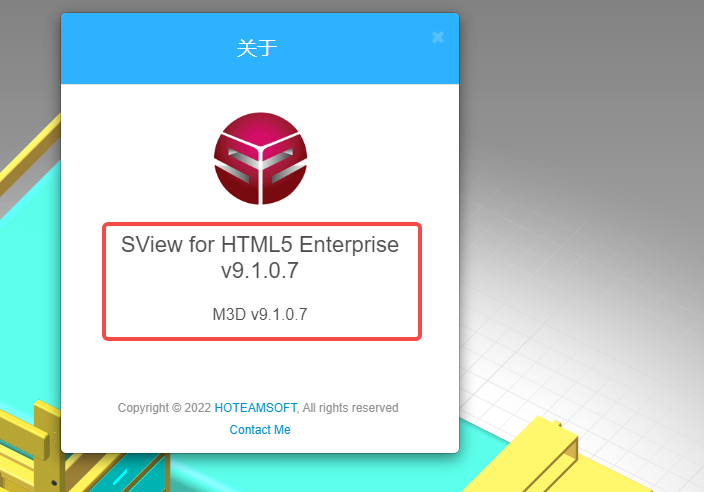

1、在可视化窗口右键，若可以弹出右键菜单，则依次点击“设置”->“关于”->“关于”，弹出的关于弹窗中有标明版本

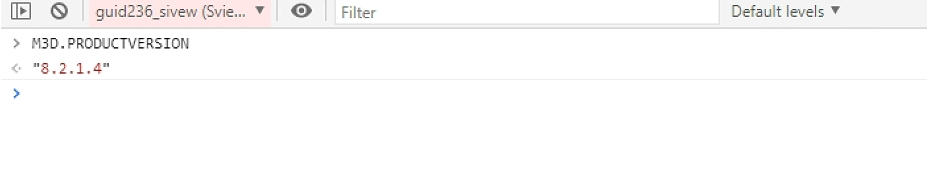

2、按F12，切换至console标签，
搜索框左侧筛选，由top切换至*_sview(SView*，若没有则使用top
然后在输入框输入M3D.PRODUCTVERSION，按回车键
打开报错Corrupted zip:can't find end of central directory：
解压失败，查看是否下载了模型,以及下载的模型文件是否正确
PMI不显示：

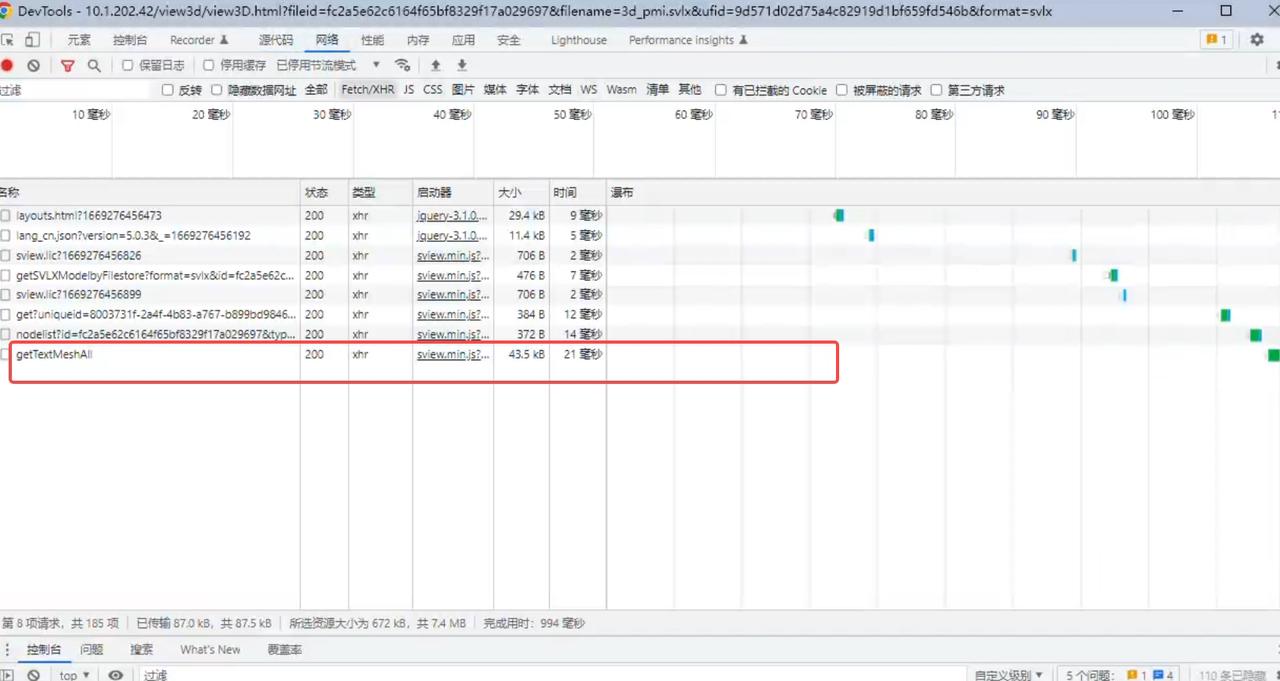

1、按F12，切换到network，然后筛选一下Fetch/XHR，查看是否有getTextMeshAll的请求，
如果发生错误，看具体错误原因，
1、外网情况下应该是https:service.sv3d.cn/9.1/file/getTextMeshAll/
2、内网应该是PMI服务地址/9.1/file；私有化部署应是/pmi
3、如果都不是，那么就是PMIServer的路径没有配置好，
找到H5控件存放位置，有一个SView.js，看一下里面的pmiServer是否赋值，如果赋值了，则去看一下HTML文件中，initSView接口调用位置的第二个参数，是否含有pmiServer这个值
4、内网需要私有化部署PMI服务。
打开三维可视化，提示许可信息错误，错误码：55：

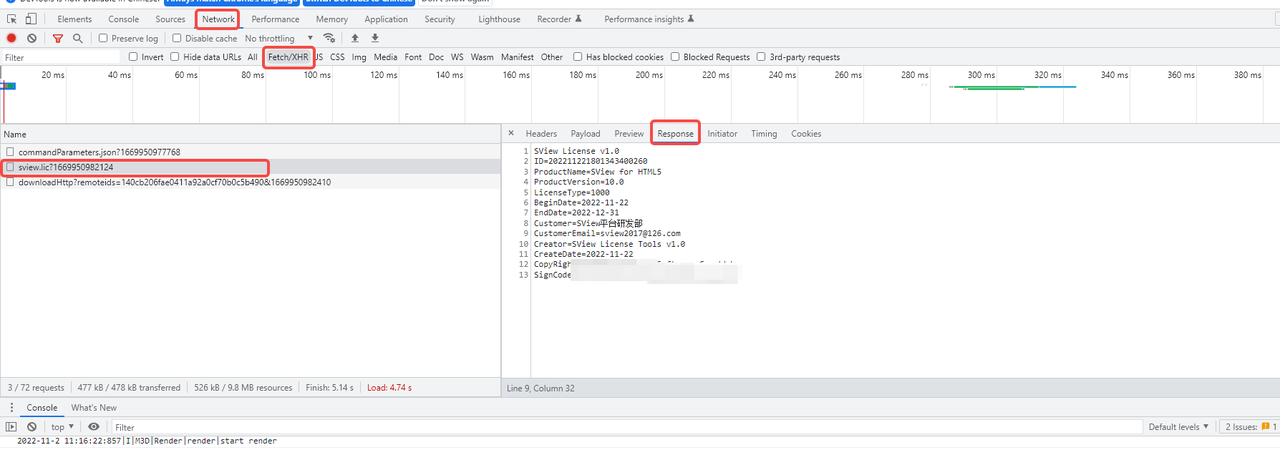

1、查看网络请求，是否请求了sview.lic的许可，许可是否有内容。查看方式：
（1）可视化标签处按F12，打开开发者选项，切换至网络/NetWork,筛选一下Fetch/XHR；
（2）刷新可视化，查找sview.lic的网络请求，点击，查看response

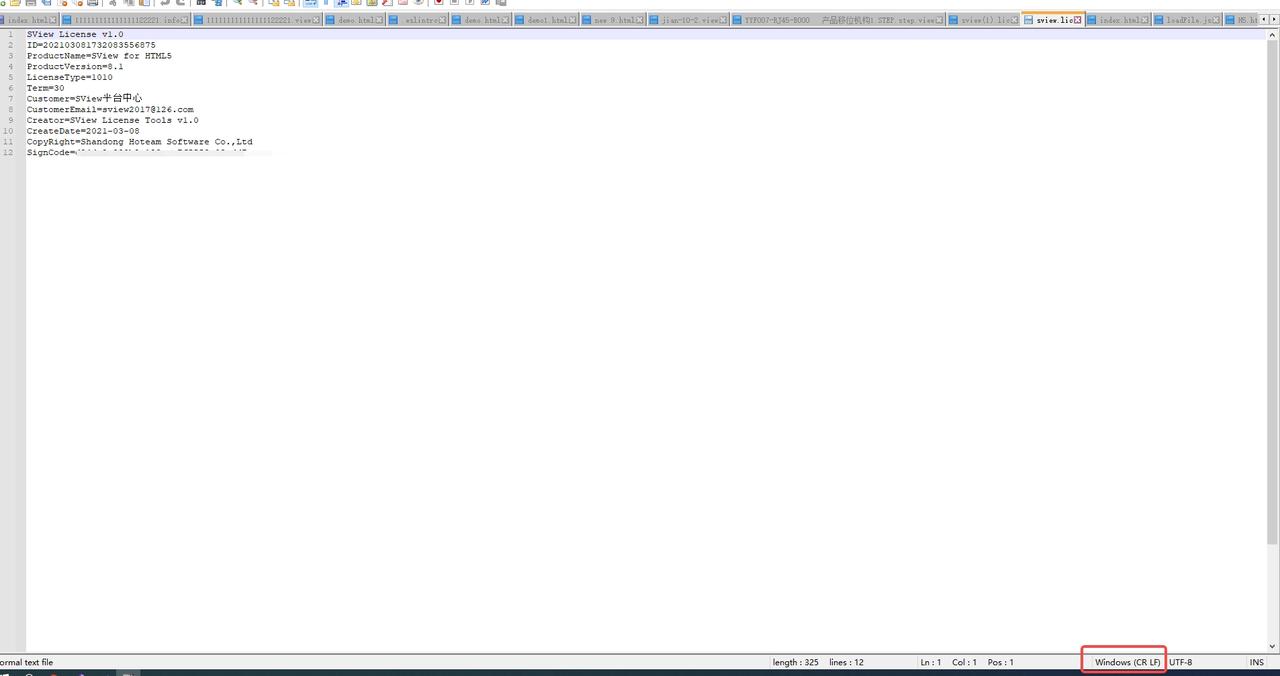

2、使用notePad编辑许可文件，在右下角有文件的格式，修改为Windows(CR LF)
如果是Windows(CR LF)，则需要切换为其他格式保存后再切换回Windows(CR LF)
打开三维可视化，提示许可过期：
申请新的许可，得到许可文件后，替换服务中集成SView for HTML5的目录下的lic文件夹下的sview.lic文件
